Topologia złożonych sieci komputerowych to nie tylko abstrakcyjny schemat połączeń, ale przede wszystkim fundament determinujący wydajność, niezawodność i bezpieczeństwo całej infrastruktury. W praktyce inżynierskiej wybór odpowiedniej topologii wymaga analizy wielu czynników, takich jak liczba użytkowników, typ aplikacji, wymagania dotyczące przepustowości oraz budżet. Projektanci sieci często korzystają z narzędzi symulacyjnych, takich jak Cisco Packet Tracer czy GNS3, aby przed wdrożeniem zweryfikować zachowanie zaprojektowanej topologii w różnych scenariuszach awaryjnych i obciążeniowych.

Współczesne sieci kampusowe i korporacyjne rzadko opierają się na jednej, czystej topologii. Zazwyczaj stosuje się topologie hybrydowe, łączące zalety różnych rozwiązań w zależności od warstwy sieci i lokalizacji. Na przykład w szkieletowej sieci szpitala można zastosować podwójny pierścień światłowodowy dla niezawodności, podczas gdy w obrębie poszczególnych oddziałów dominuje topologia gwiazdy z przełącznikami dostępowymi. Takie podejście pozwala na optymalne dopasowanie charakterystyki sieci do specyficznych wymagań każdego segmentu infrastruktury.

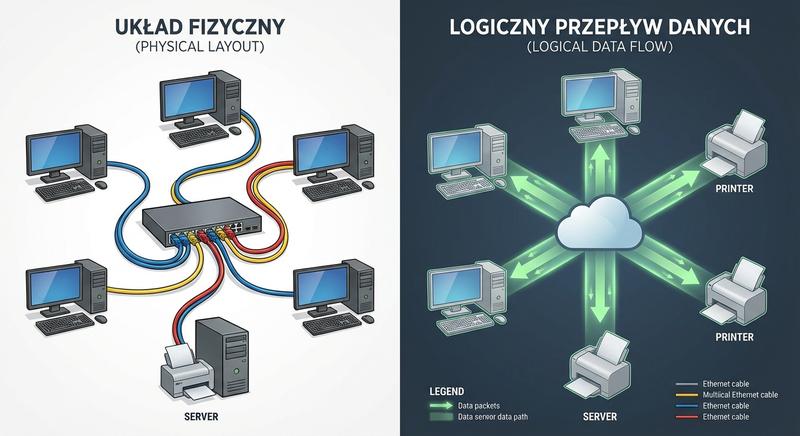

Rozróżnienie między topologią fizyczną a logiczną stanowi jedną z najważniejszych koncepcji w projektowaniu sieci komputerowych. Topologia fizyczna odnosi się do rzeczywistego rozmieszczenia kabli, przełączników, routerów i innych urządzeń sieciowych w szafach telekomunikacyjnych i korytarzach kablowych. Z kolei topologia logiczna opisuje ścieżki przepływu danych, które mogą być kształtowane przez konfigurację VLANów, protokoły routingu, mechanizmy QoS oraz polityki bezpieczeństwa.

W praktyce zarządzania siecią kampusową zdarza się, że inżynierowie muszą modyfikować topologię logiczną bez ingerencji w okablowanie, na przykład podczas migracji VLANów między przełącznikami czy zmiany routingu w celu optymalizacji ścieżek ruchu. Zrozumienie obu wymiarów topologii jest niezbędne do efektywnego diagnozowania problemów - awaria fizyczna (np. uszkodzony kabel światłowodowy) objawia się często jako problem logiczny (utrata łączności między sieciami VLAN), co może prowadzić do błędnych wniosków przy braku znajomości topologii fizycznej.

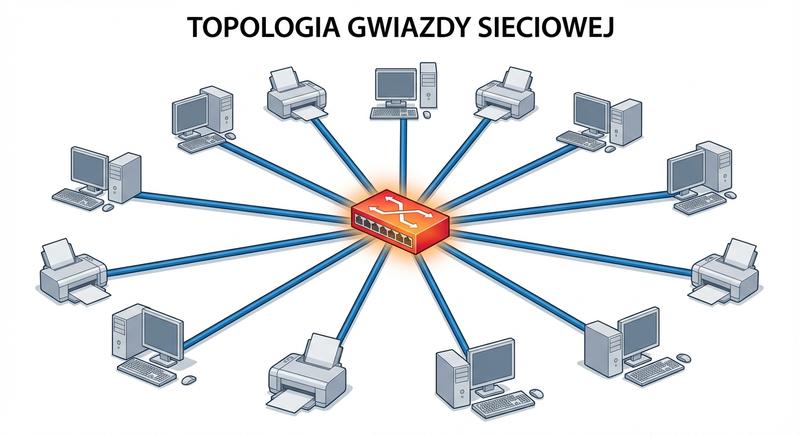

Topologia gwiazdy, mimo swojej prostoty, niesie ze sobą istotne implikacje dla zarządzania siecią i bezpieczeństwa. Centralny przełącznik (lub stos przełączników) staje się naturalnym punktem do implementacji polityk dostępu, monitorowania ruchu oraz egzekwowania mechanizmów QoS. W sieciach kampusowych warstwa dostępu jest niemal zawsze zorganizowana w topologii gwiazdy, gdzie każdy przełącznik dostępowy pełni rolę centralnego punktu dla podłączonych do niego urządzeń końcowych.

Wadą topologii gwiazdy jest uzależnienie całego segmentu sieci od sprawności centralnego urządzenia. Aby wyeliminować pojedynczy punkt awarii, stosuje się redundancję w postaci podwójnych przełączników centralnych (stacking lub Virtual Switching System) oraz podwójnych łączy do urządzeń końcowych (teoria dual-homing). W praktyce oznacza to, że każdy przełącznik dostępowy łączy się z dwoma niezależnymi przełącznikami dystrybucyjnymi, co eliminuje SPoF na poziomie pojedynczego urządzenia.

Topologia pierścienia, choć historycznie kojarzona z technologią Token Ring (IEEE 802.5), znajduje współczesne zastosowanie w sieciach szkieletowych i metropolitalnych (MAN) w postaci pierścieni światłowodowych. Technologie takie jak Resilient Packet Ring (RPR, IEEE 802.17) oraz SDH/SONET wykorzystują topologię pierścienia do zapewnienia szybkiej detekcji awarii i przełączania ochronnego w czasie poniżej 50 ms, co spełnia wymagania sieci operatorskich klasy carrier-grade.

Nowoczesne pierścienie światłowodowe stosowane w kampusach uniwersyteckich i parkach technologicznych często opierają się na protokole Ethernet over Fiber z mechanizmami ochrony, takimi jak G.8032 (Ethernet Ring Protection Switching). W przypadku uszkodzenia kabla w jednym punkcie pierścienia, przełączniki automatycznie przekierowują ruch w przeciwnym kierunku, zapewniając ciągłość transmisji bez zauważalnej przerwy dla użytkowników końcowych.

Topologia siatki (Mesh) jest najczęściej stosowana w warstwie rdzenia dużych sieci kampusowych oraz w sieciach szkieletowych operatorów telekomunikacyjnych. Pełna siatka, gdzie każdy router ma bezpośrednie połączenie z każdym innym, jest praktycznie niemożliwa do zrealizowania przy większej liczbie węzłów ze względu na kwadratowy wzrost wymaganych łączy. Dlatego w praktyce stosuje się siatkę częściową, w której krytyczne węzły (np. routery rdzenia) są połączone z kilkoma sąsiednimi węzłami, zapewniając wystarczającą redundancję przy akceptowalnych kosztach.

W architekturze Leaf-Spine, która jest szczególnym przypadkiem częściowej siatki, każdy przełącznik Leaf (odpowiednik warstwy dostępu w DC) łączy się ze wszystkimi przełącznikami Spine (odpowiednik rdzenia). Liczba połączeń w takiej topologii wynosi L x S, gdzie L to liczba przełączników Leaf, a S to liczba przełączników Spine. Na przykład dla 40 przełączników Leaf i 4 przełączników Spine potrzeba 160 łączy, co jest wartością akceptowalną, a jednocześnie zapewnia stałe opóźnienie między dowolnymi dwoma urządzeniami.

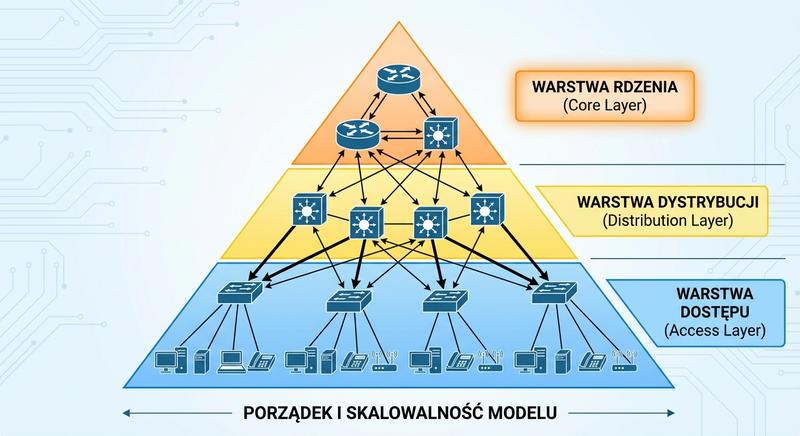

Model hierarchiczny trójwarstwowy, opracowany przez Cisco w ramach architektury sieci kampusowych (Campus Network Architecture), stanowi sprawdzoną metodologię projektowania sieci średnich i dużych rozmiarów. Podział na warstwy dostępu, dystrybucji i rdzenia nie tylko upraszcza zarządzanie i diagnostykę, ale także umożliwia niezależną skalowalność każdej z warstw. Na przykład można zwiększyć liczbę przełączników dostępowych bez konieczności modyfikacji konfiguracji urządzeń rdzenia sieci.

Każda z warstw w modelu hierarchicznym pełni ściśle określone funkcje, a zasady projektowania nakazują, aby komunikacja między urządzeniami odbywała się głównie w relacji pionowej (między warstwami), a nie poziomej (w obrębie tej samej warstwy). Wyjątkiem jest warstwa rdzenia, która łączy się z warstwą dystrybucji w topologii częściowej siatki. Przestrzeganie tych zasad zapewnia przewidywalność ścieżek ruchu, co ułatwia zarówno konfigurację zabezpieczeń, jak i analizę przepływu danych podczas diagnostyki incydentów.

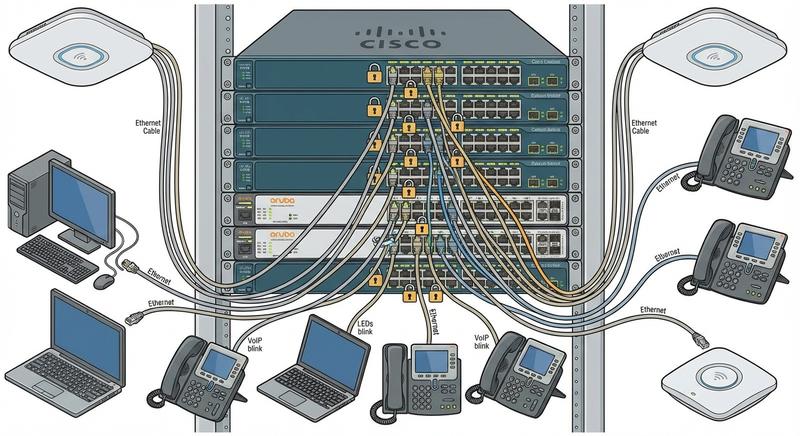

Warstwa dostępu (Access Layer) to newralgiczny punkt sieci, w którym stykają się użytkownicy z infrastrukturą sieciową. To właśnie na przełącznikach dostępowych wdraża się najbardziej szczegółowe polityki bezpieczeństwa, takie jak 802.1X (Network Access Control) do uwierzytelniania urządzeń, DHCP Snooping do ochrony przed fałszywymi serwerami DHCP oraz Dynamic ARP Inspection do zapobiegania atakom ARP spoofing. W sieciach kampusowych warstwa dostępu obsługuje również priorytetyzację ruchu głosowego (VoIP) poprzez mechanizmy QoS i LLDP-MED.

Przełączniki dostępowe muszą być dobrane do konkretnych potrzeb środowiska - w salach wykładowych często wystarczają modele z 24-48 portami 1 Gb/s i 2-4 portami uplink 10 Gb/s, podczas gdy w laboratoriach komputerowych mogą być potrzebne przełączniki z obsługą PoE+ (Power over Ethernet) do zasilania kamer IP, punktów dostępowych Wi-Fi i telefonów VoIP. W zarządzaniu warstwą dostępu kluczową rolę odgrywa automatyzacja konfiguracji za pomocą narzędzi takich jak Ansible czy Python z biblioteką Netmiko.

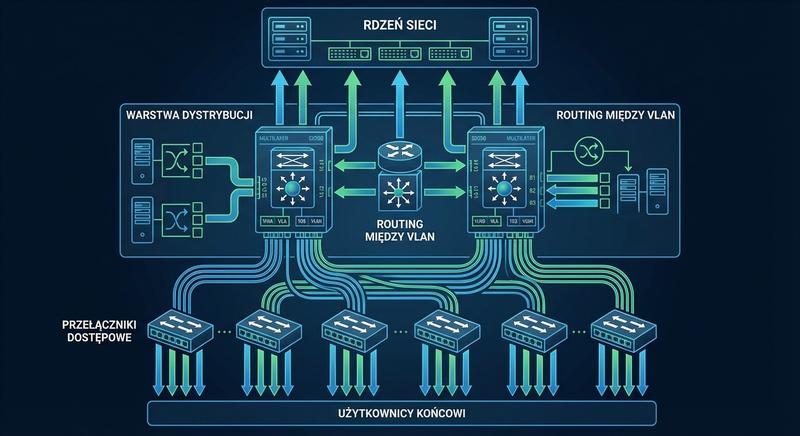

Warstwa dystrybucji (Distribution Layer) pełni funkcję agregatora ruchu i stanowi granicę między dostępem a rdzeniem sieci. To tutaj implementuje się routing między sieciami VLAN (Inter-VLAN Routing), który umożliwia komunikację między różnymi segmentami sieci, na przykład między siecią administracyjną a studencką. Warstwa dystrybucji jest również naturalnym miejscem do wdrażania list kontroli dostępu (ACL) oraz polityk QoS, które są stosowane do ruchu zagregowanego z wielu przełączników dostępowych.

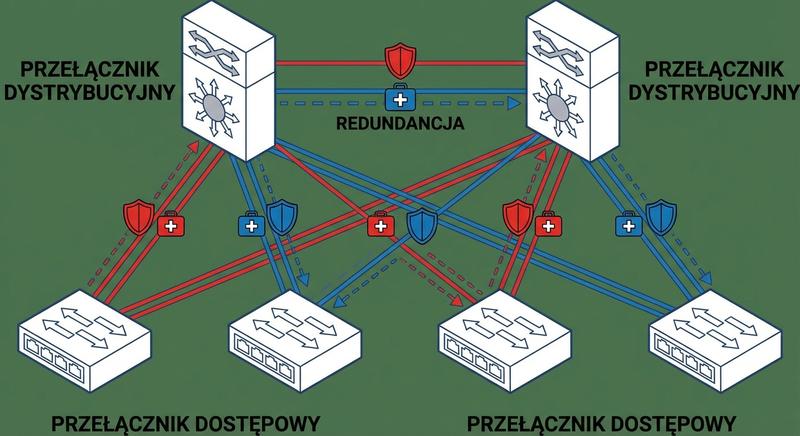

W projektowaniu warstwy dystrybucji kluczowe znaczenie ma redundancja - każdy przełącznik dostępowy powinien być połączony z co najmniej dwoma różnymi przełącznikami dystrybucyjnymi (redundancja urządzeń i łączy). Na warstwie dystrybucji stosuje się protokoły FHRP (First Hop Redundancy Protocol), takie jak HSRP, VRRP czy GLBP, które zapewniają nieprzerwaną pracę bramy domyślnej dla hostów w przypadku awarii jednego z przełączników dystrybucyjnych. Konfiguracja tych protokołów wymaga starannego planowania adresacji IP i priorytetów.

Warstwa rdzenia (Core Layer) jest zaprojektowana z myślą o maksymalnej wydajności i niezawodności, dlatego obowiązuje w niej zasada minimalizmu funkcjonalnego - im mniej funkcji skonfigurowanych na routerach rdzenia, tym mniejsze ryzyko błędów i niższe opóźnienia przetwarzania. W praktyce oznacza to, że na przełącznikach rdzenia nie konfiguruje się list ACL, routingu między VLANami ani innych funkcji wymagających intensywnego przetwarzania CPU, a jedynie szybki routing L3 z wykorzystaniem protokołu OSPF lub BGP.

Topologia warstwy rdzenia powinna być zaprojektowana jako częściowa lub pełna siatka, w zależności od wymaganego poziomu redundancji i dostępnego budżetu. W typowej sieci kampusowej wystarczają dwa przełączniki rdzenia połączone z każdym przełącznikiem dystrybucyjnym dwoma niezależnymi łączami. W sieciach operatorskich i centrach danych klasy Tier III/IV warstwa rdzenia może składać się z czterech lub więcej przełączników w konfiguracji Clos (Leaf-Spine), co zapewnia najwyższy poziom dostępności i przepustowości.

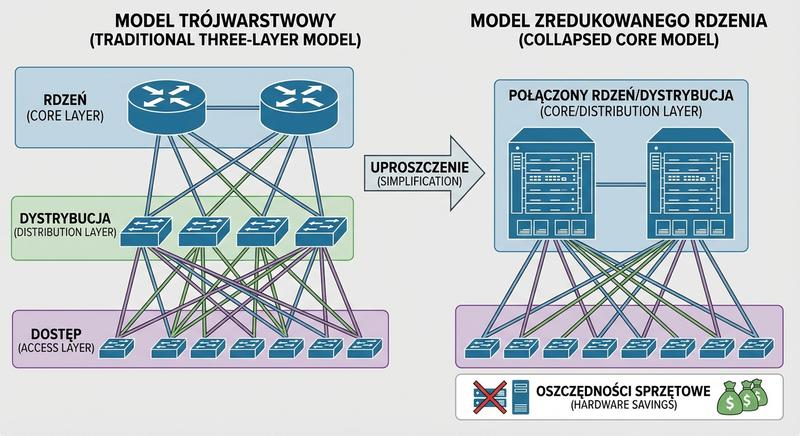

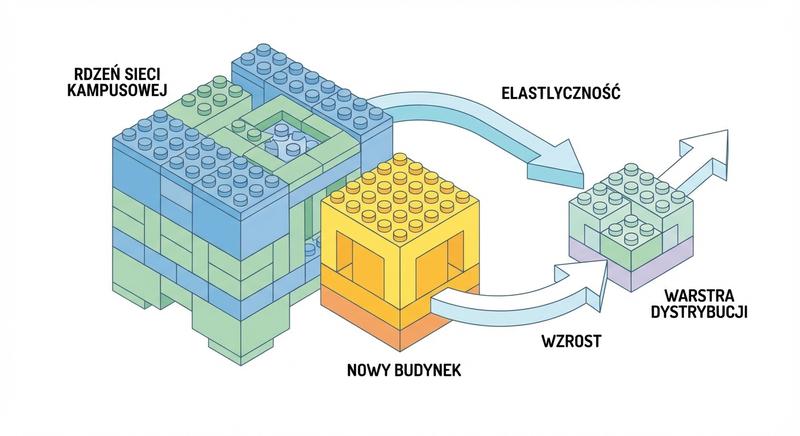

Model rdzenia zredukowanego (Collapsed Core) znajduje zastosowanie w sieciach średniej wielkości, gdzie koszt wdrożenia oddzielnej warstwy rdzenia i dystrybucji byłby nieuzasadniony. W praktyce oznacza to połączenie funkcji routingu, agregacji i polityk bezpieczeństwa w jednej warstwie, co wymaga starannego doboru sprzętu o odpowiedniej mocy obliczeniowej. Przełączniki w modelu Collapsed Core muszą obsługiwać zarówno routing OSPF/BGP, jak i ACL, QoS oraz FHRP, co stawia przed nimi znacznie wyższe wymagania wydajnościowe niż w przypadku dedykowanych urządzeń rdzenia.

Głównym ograniczeniem modelu Collapsed Core jest skalowalność - wraz ze wzrostem liczby przełączników dostępowych rośnie obciążenie warstwy łączonej, co może prowadzić do przeciążenia CPU i wzrostu opóźnień. Dlatego model ten zaleca się dla sieci liczących do kilkuset użytkowników, z maksymalnie kilkunastoma przełącznikami dostępowymi. W przypadku planowania rozbudowy sieci w perspektywie kilku lat warto od razu rozważyć model trójwarstwowy, który zapewnia większą elastyczność rozwoju infrastruktury.

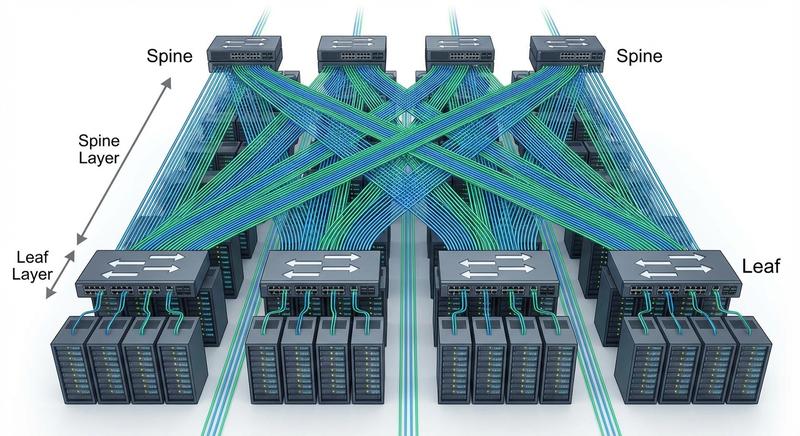

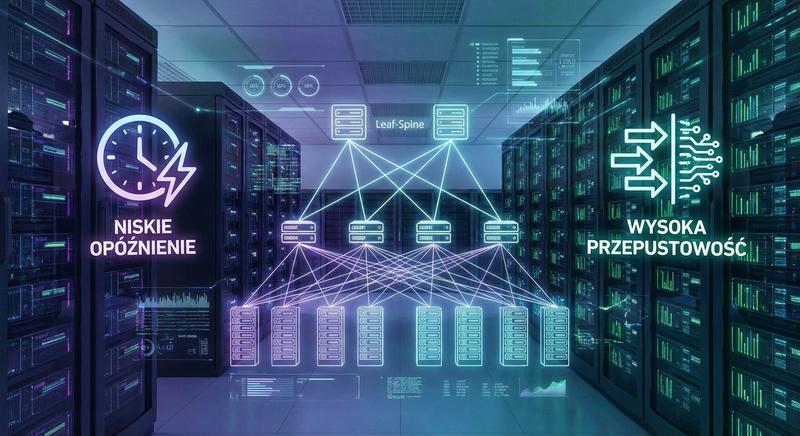

Topologia Leaf-Spine, znana również jako architektura Clos, stała się standardem w nowoczesnych centrach danych dzięki swojej zdolności do zapewnienia przewidywalnych opóźnień i wysokiej przepustowości przy jednoczesnej skalowalności poziomej. W architekturze tej każdy przełącznik Leaf (warstwa dostępu do serwerów) łączy się ze wszystkimi przełącznikami Spine (warstwa szkieletowa), co gwarantuje, że każde dwa serwery są oddalone od siebie o dokładnie dwa przeskoki sieciowe, niezależnie od ich fizycznej lokalizacji w centrum danych.

Implementacja Leaf-Spine wymaga zastosowania protokołów routingu L3 (najczęściej BGP lub OSPF) na wszystkich przełącznikach, ponieważ w tej architekturze nie ma miejsca dla tradycyjnych protokołów L2, takich jak STP. Równoważenie obciążenia odbywa się automatycznie przez mechanizm ECMP (Equal-Cost Multi-Path), który rozkłada ruch na wszystkie dostępne ścieżki między Leaf a Spine. Dzięki dodaniu kolejnych przełączników Spine można liniowo zwiększać przepustowość całego centrum danych bez konieczności modyfikacji istniejących połączeń.

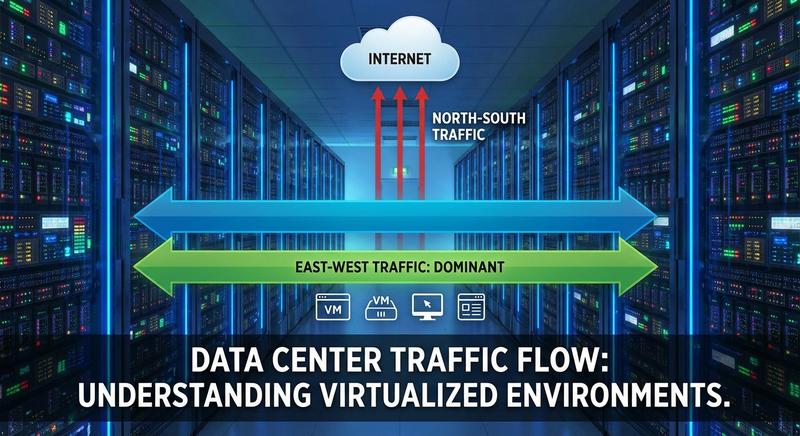

Wzrost znaczenia ruchu East-West w centrach danych jest bezpośrednio związany z rozwojem architektur mikroserwisowych, konteneryzacji (Docker, Kubernetes) oraz rozproszonych systemów pamięci podręcznej i baz danych. W tradycyjnych aplikacjach klient-serwer dominował ruch North-South, gdzie zapytanie z internetu docierało do serwera WWW, który komunikował się z bazą danych. Obecnie aplikacje w chmurze składają się często z dziesiątek lub setek mikroserwisów, które intensywnie komunikują się między sobą, generując przeważający ruch East-West.

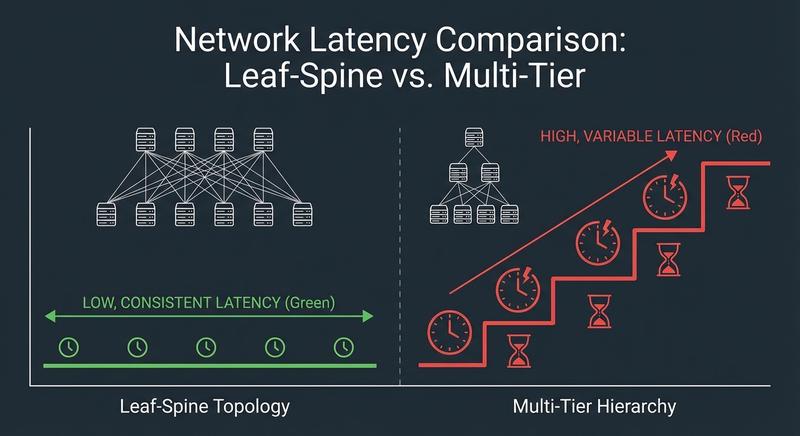

Topologia Leaf-Spine jest zoptymalizowana właśnie pod kątem tego typu ruchu, ponieważ oferuje stałe, niskie opóźnienie między dowolnymi dwoma serwerami w centrum danych. W tradycyjnej architekturze hierarchicznej ruch między serwerami w różnych szafach musiał przechodzić przez trzy lub cztery warstwy przełączników, co wydłużało opóźnienie i zwiększało ryzyko przeciążenia łączy pionowych. W Leaf-Spine problem ten został wyeliminowany poprzez bezpośrednie połączenie każdego Leafa z każdym Spinem, co zapewnia jednakową ścieżkę dla całego ruchu wewnętrznego.

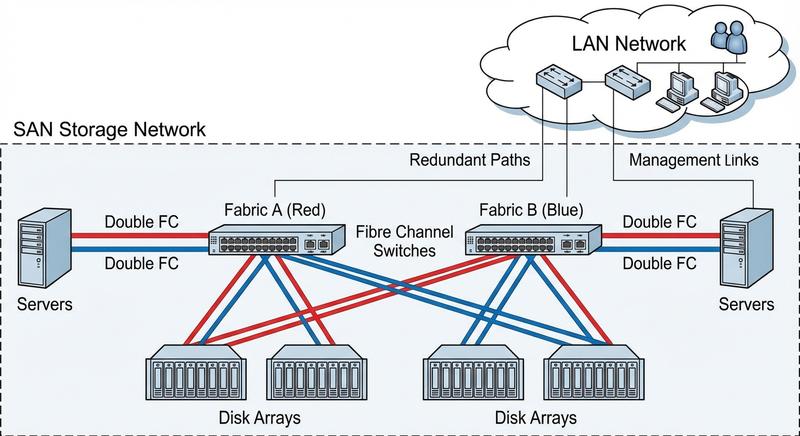

Sieci SAN (Storage Area Network) stanowią krytyczny element infrastruktury w środowiskach, gdzie wymagany jest szybki i niezawodny dostęp do danych na poziomie blokowym, takich jak bazy danych Oracle, systemy ERP czy platformy wirtualizacyjne VMware. W odróżnieniu od sieci LAN, które obsługują ruch plikowy na poziomie plików (NAS - Network Attached Storage), SAN operuje na poziomie bloków dyskowych, co zapewnia niższe opóźnienia i wyższą wydajność dla aplikacji wymagających intensywnego dostępu do danych.

Współczesne sieci SAN coraz częściej odchodzą od dedykowanej infrastruktury Fibre Channel na rzecz konwergentnych rozwiązań, takich jak FCoE (Fibre Channel over Ethernet) lub NVMe-oF (NVMe over Fabrics), które pozwalają na wykorzystanie wspólnej infrastruktury Ethernet dla ruchu LAN i SAN. Mimo to w środowiskach o najwyższych wymaganiach dotyczących niezawodności wciąż dominuje Fibre Channel z topologią Dual-Fabric, gdzie każdy serwer ma dwa niezależne połączenia do dwóch odseparowanych sieci SAN, co zapewnia odporność na awarię dowolnego przełącznika czy ścieżki.

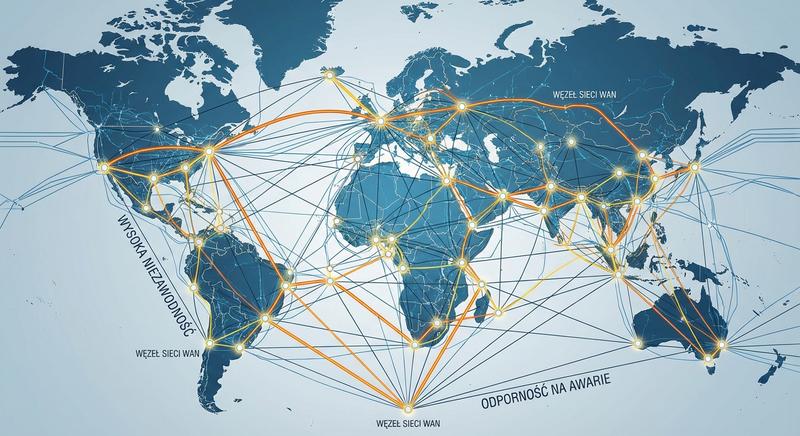

W projektowaniu sieci WAN kluczowym wyzwaniem jest znalezienie równowagi między kosztami łączy a wymaganiami dotyczącymi przepustowości i niezawodności. Topologia Hub-and-Spoke, w której centralna lokalizacja (hub) łączy się ze wszystkimi oddziałami (spoke), jest najczęściej wybierana ze względu na niższe koszty w porównaniu z siatką. W tej konfiguracji ruch między oddziałami musi przechodzić przez centralę, co może powodować dodatkowe opóźnienia, ale upraszcza zarządzanie politykami bezpieczeństwa i umożliwia centralną inspekcję ruchu.

W ostatnich latach rośnie popularność rozwiązań SD-WAN (Software-Defined WAN), które automatyzują zarządzanie topologią WAN i umożliwiają dynamiczny wybór ścieżek w zależności od warunków sieciowych. SD-WAN pozwala na wykorzystanie tanich łączy internetowych (broadband, LTE) jako uzupełnienia drogich łączy MPLS, tworząc hybrydową topologię WAN z automatycznym failover. Wdrożenie SD-WAN znacząco upraszcza dodawanie nowych oddziałów do sieci WAN i obniża koszty operacyjne nawet o 40-60% w porównaniu z tradycyjnymi rozwiązaniami.

Sieci bezprzewodowe WLAN przeszły znaczącą ewolucję od standardu 802.11b (11 Mb/s) do 802.11ax (Wi-Fi 6, do 9,6 Gb/s), a najnowszy standard 802.11be (Wi-Fi 7) obiecuje jeszcze wyższe prędkości dzięki zastosowaniu technologii MIMO 16x16, 320 MHz kanałów i 4096-QAM. Mimo rosnącej przepustowości, topologia sieci bezprzewodowych wciąż opiera się głównie na architekturze gwiazdy z kontrolerem WLC (Wireless LAN Controller), który centralnie zarządza punktami dostępowymi i koordynuje ich działanie.

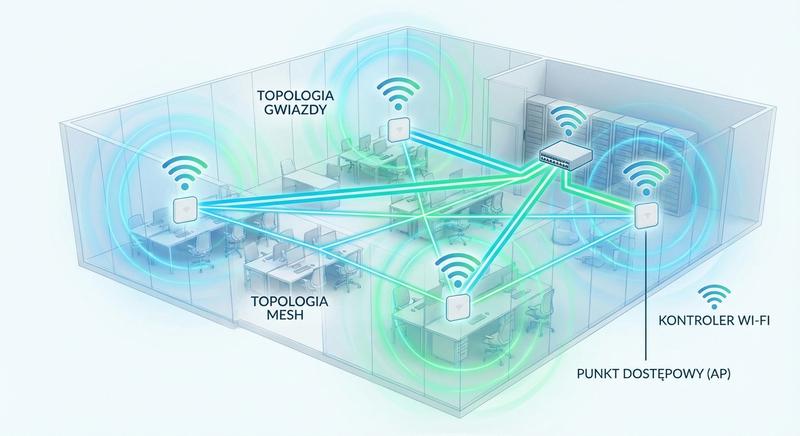

Topologia Wireless Mesh znajduje zastosowanie przede wszystkim w trudno dostępnych lokalizacjach, takich jak kampusy z zabytkową architekturą, magazyny o dużej powierzchni czy obiekty tymczasowe (targi, konferencje). W sieci Mesh punkty dostępowe łączą się ze sobą bezprzewodowo, tworząc samonaprawialną siatkę połączeń, która automatycznie przekierowuje ruch w przypadku awarii jednego z AP. Wadą tego rozwiązania jest spadek przepustowości wraz ze wzrostem liczby przeskoków, co ogranicza jego skalowalność do 3-4 hopów w praktyce.

Opóźnienie (latency) w sieci komputerowej składa się z czterech głównych składowych: opóźnienia propagacji (zależnego od odległości fizycznej i prędkości sygnału w medium, która w światłowodzie wynosi około 200 000 km/s), opóźnienia transmisji (zależnego od rozmiaru ramki i przepustowości łącza), opóźnienia kolejkowania (na przełącznikach i routerach, zależnego od obciążenia sieci) oraz opóźnienia przetwarzania (czas potrzebny urządzeniu na analizę nagłówka i podjęcie decyzji o przekazaniu ramki). W sieciach LAN dominuje opóźnienie transmisji i przetwarzania, podczas gdy w sieciach WAN główną składową jest opóźnienie propagacji.

Dla aplikacji czasu rzeczywistego, takich jak komunikacja VoIP, wideokonferencje czy zdalne sterowanie robotami chirurgicznymi, maksymalne dopuszczalne opóźnienie w jedną stronę (one-way delay) wynosi od 100 do 150 ms. Powyżej tej wartości jakość rozmowy lub sterowania staje się niezadowalająca z powodu narastającego opóźnienia odpowiedzi. W przypadku sieci 5G wymagania są jeszcze bardziej rygorystyczne - opóźnienie poniżej 1 ms w interfejsie radiowym (URLLC - Ultra-Reliable Low-Latency Communications) jest niezbędne dla zastosowań takich jak autonomiczne pojazdy czy przemysłowy IoT.

Przepustowość dostępna dla użytkowników końcowych jest zazwyczaj niższa od teoretycznej przepustowości łącza ze względu na narzuty protokołów, mechanizmy kontroli przeciążeń TCP oraz oversubscription w sieci. W typowej sieci LAN z przełącznikami 1 Gb/s rzeczywista przepustowość mierzona narzędziem iperf3 wynosi około 940 Mb/s, co wynika z narzutu nagłówków Ethernet, IP i TCP. W przypadku łącza Wi-Fi strata między prędkością teoretyczną a rzeczywistą może być jeszcze większa - dla 802.11ac (Wi-Fi 5) z teoretycznymi 1,3 Gb/s, rzeczywista przepustowość rzadko przekracza 400-500 Mb/s.

Zjawisko oversubscription (nadsubskrypcji) polega na tym, że zagregowana przepustowość portów dostępowych jest większa niż przepustowość łączy uplink do warstwy wyższej. Na przykład przełącznik z 48 portami 1 Gb/s i dwoma portami uplink 10 Gb/s ma współczynnik nadsubskrypcji 48:20, czyli 2,4:1. Oznacza to, że w przypadku maksymalnego obciążenia wszystkich portów dostępowych, łącza uplink mogą stać się wąskim gardłem. W projektowaniu sieci należy starannie dobierać współczynnik nadsubskrypcji w zależności od przewidywanego profilu ruchu.

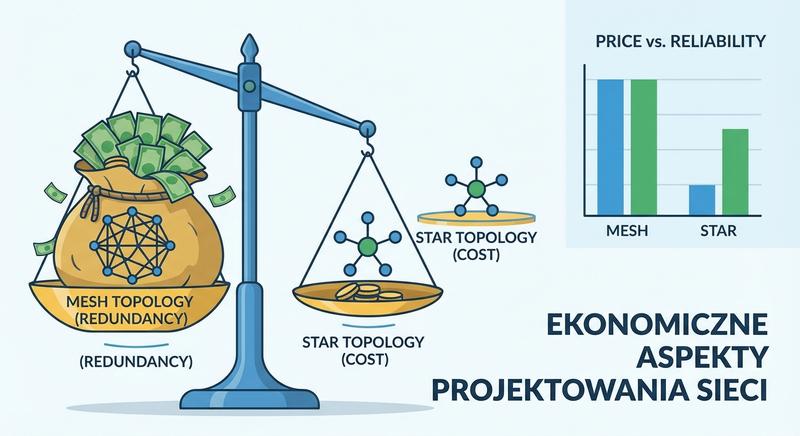

Koszty implementacji topologii sieciowej można podzielić na koszty kapitałowe (CAPEX) i operacyjne (OPEX). CAPEX obejmuje zakup przełączników, routerów, kabli, paneli krosowych i szaf telekomunikacyjnych, podczas gdy OPEX to koszty energii, utrzymania, umów serwisowych i wynagrodzeń personelu. W przypadku topologii pełnej siatki koszty CAPEX rosną proporcjonalnie do kwadratu liczby węzłów, co przy 50 węzłach daje już 1225 łączy, z czego większość byłaby nieużywana w normalnych warunkach.

W podejmowaniu decyzji o wyborze topologii stosuje się analizę kosztów i korzyści (cost-benefit analysis), która uwzględnia zarówno bezpośrednie koszty sprzętu i instalacji, jak i koszty utraconej produktywności w przypadku awarii. Dla sieci kampusowej średniej wielkości (500-1000 użytkowników) model hierarchiczny jest zazwyczaj optymalny ekonomicznie, oferując dobry kompromis między kosztami a niezawodnością. Warto również uwzględnić koszty przeszkolenia personelu w zakresie obsługi wybranej topologii i protokołów.

Skalowalność sieci to zdolność do zwiększania liczby użytkowników, urządzeń i usług bez konieczności gruntownej przebudowy infrastruktury. W modelu hierarchicznym skalowalność jest zapewniona przez modularną budowę - dodanie nowego budynku do kampusu wymaga jedynie instalacji przełączników dostępowych w nowej lokalizacji i podłączenia ich do istniejącej warstwy dystrybucji. W architekturze Leaf-Spine skalowalność osiąga się poprzez dodawanie kolejnych przełączników Spine, co zwiększa przepustowość całego centrum danych.

W praktyce skalowalność ograniczona jest przez kilka czynników: pojemność tablic routingu (w przypadku BGP w centrum danych może to być nawet milion tras), liczbę VLANów (maksymalnie 4094 w standardzie 802.1Q, rozszerzane przez Q-in-Q lub VXLAN), przepustowość łączy uplink oraz możliwości obliczeniowe urządzeń sieciowych. Przed rozbudową sieci należy przeprowadzić analizę pojemności (capacity planning), która uwzględnia prognozowany wzrost ruchu w perspektywie 3-5 lat i pozwala na odpowiednie zaplanowanie inwestycji.

Zarządzanie złożoną topologią sieciową wymaga stosowania zaawansowanych narzędzi, które automatyzują wykrywanie zmian, monitorowanie wydajności i diagnostykę problemów. Systemy takie jak SolarWinds Orion, PRTG, Zabbix czy LibreNMS oferują funkcje automatycznego mapowania topologii (network mapping) na podstawie danych SNMP, LLDP i CDP. Dzięki temu administrator ma bieżący wgląd w fizyczne i logiczne połączenia między urządzeniami, co jest nieocenione przy diagnozowaniu awarii i planowaniu zmian.

W przypadku topologii Leaf-Spine i sieci definiowanych programowo (SDN) zarządzanie odbywa się w dużej mierze przez kontrolery centralne, które posiadają pełny obraz całej sieci i mogą automatycznie optymalizować ścieżki ruchu. Narzędzia takie jak Cisco DNA Center czy VMware NSX umożliwiają wizualizację przepływów East-West, wykrywanie asymetrycznego routingu i identyfikację urządzeń powodujących nadmierne obciążenie. Wprowadzenie automatyzacji zarządzania (Infrastructure as Code) przy użyciu narzędzi takich jak Ansible, Terraform czy SaltStack pozwala na powtarzalne i bezbłędne wdrażanie konfiguracji w całej sieci.

Redundancja w sieci to nie tylko zabezpieczenie przed awarią sprzętu, ale także kluczowy element umożliwiający planowane prace konserwacyjne bez przerywania działania usług. W modelu hierarchicznym redundancję najczęściej osiąga się przez dual-homing - każdy przełącznik dostępowy łączy się z dwoma niezależnymi przełącznikami dystrybucyjnymi, a każdy przełącznik dystrybucyjny łączy się z dwoma przełącznikami rdzenia. Taka architektura pozwala na wyłączenie dowolnego urządzenia sieciowego w celu aktualizacji oprogramowania czy wymiany sprzętu bez wpływu na dostępność sieci.

Projektowanie redundancji wymaga starannego planowania, ponieważ nieprzemyślana redundancja może prowadzić do powstawania pętli L2 i związanych z nimi problemów. Nadmiarowe ścieżki muszą być kontrolowane przez protokoły takie jak STP (na warstwie L2) lub zarządzane przez routing dynamiczny (na warstwie L3). W nowoczesnych sieciach dąży się do minimalizacji zależności od STP poprzez stosowanie technologii takich jak Virtual Switching System (VSS), Virtual Port Channel (vPC) czy routing L3 w topologii Leaf-Spine, które eliminują potrzebę blokowania nadmiarowych łączy.

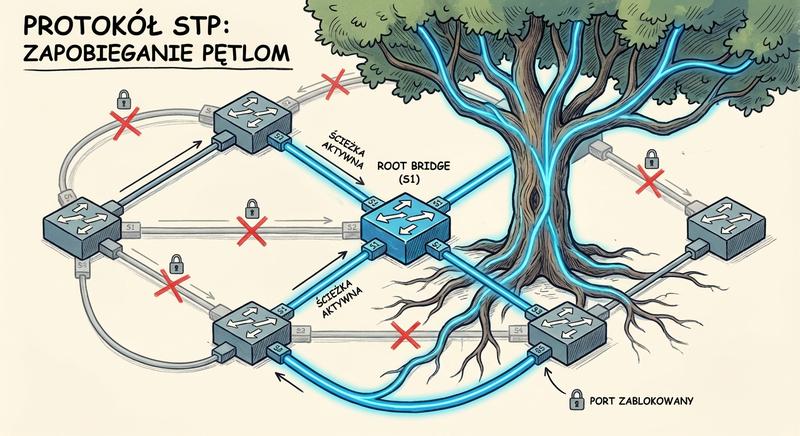

Protokół STP (Spanning Tree Protocol), zdefiniowany w standardzie IEEE 802.1D, jest jednym z najważniejszych mechanizmów zapobiegających pętlom w sieciach Ethernet z redundantnymi ścieżkami. STP działa poprzez wybór jednego przełącznika jako root bridge (korzeń drzewa), a następnie blokowanie nadmiarowych portów tak, aby między dowolnymi dwoma urządzeniami w sieci L2 istniała tylko jedna aktywna ścieżka. Proces wyboru root bridge opiera się na priorytecie i adresie MAC przełącznika - niższy priorytet oznacza większe prawdopodobieństwo zostania korzeniem.

Mimo swojej niezawodności, klasyczny STP ma poważne ograniczenia - czas konwergencji może wynosić nawet 30-50 sekund, co w nowoczesnych sieciach jest niedopuszczalne. Dlatego w praktyce stosuje się jego udoskonalone wersje: Rapid STP (RSTP, IEEE 802.1w) z czasem konwergencji poniżej 1 sekundy oraz Multiple STP (MSTP, IEEE 802.1s), który pozwala na tworzenie niezależnych instancji drzewa dla różnych grup VLANów, efektywniej wykorzystując dostępne łącza. W środowiskach krytycznych coraz częściej rezygnuje się całkowicie z STP na rzecz routingu L3 w topologii Leaf-Spine.

Ewolucja protokołów STP odzwierciedla rosnące wymagania współczesnych sieci w zakresie szybkości konwergencji i efektywności wykorzystania łączy. RSTP (Rapid Spanning Tree Protocol) wprowadził kilka kluczowych ulepszeń w porównaniu z klasycznym STP: role portów (Root, Designated, Alternate, Backup) umożliwiające szybsze przełączanie, mechanizm proposal-agreement do szybkiej negocjacji stanu portów oraz bezpośrednie wykrywanie awarii łącza przez sygnalizację BPDU. Dzięki tym usprawnieniom RSTP osiąga konwergencję w czasie 1-3 sekund, nawet w dużych sieciach.

MSTP (Multiple Spanning Tree Protocol) idzie o krok dalej, umożliwiając tworzenie wielu instancji STP (MSTI) mapowanych na różne grupy VLANów. W praktyce oznacza to, że ruch z VLANów 1-100 może korzystać z jednej ścieżki, podczas gdy ruch z VLANów 101-200 używa innej, co pozwala na aktywne wykorzystanie wszystkich redundantnych łączy zamiast blokowania ich w trybie gotowości. Konfiguracja MSTP wymaga starannego planowania instancji i mapowania VLANów, ale w dużych sieciach kampusowych przynosi znaczące korzyści w postaci lepszego wykorzystania dostępnej przepustowości.

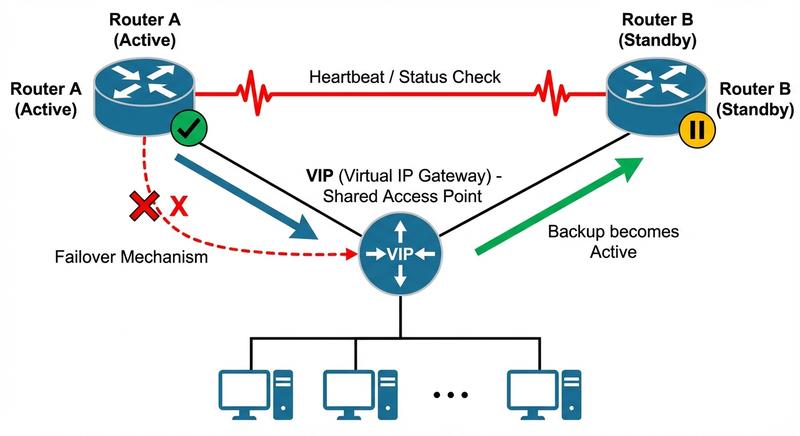

Protokoły FHRP (First Hop Redundancy Protocols) rozwiązują problem pojedynczego punktu awarii na warstwie dystrybucji, gdzie hosty końcowe mają skonfigurowaną bramę domyślną (default gateway). W standardowej konfiguracji bez FHRP awaria routera pełniącego funkcję bramy powoduje utratę łączności ze wszystkimi hostami w danej podsieci, nawet jeśli dostępny jest drugi router. FHRP tworzy wirtualny adres IP (i często także wirtualny adres MAC), który jest współdzielony przez grupę fizycznych routerów, z których jeden jest aktywny, a pozostałe czekają w gotowości.

Najpopularniejsze implementacje FHRP to HSRP (Hot Standby Router Protocol, protokół Cisco), VRRP (Virtual Router Redundancy Protocol, standard IETF RFC 5798) oraz GLBP (Gateway Load Balancing Protocol, Cisco). HSRP i VRRP działają w modelu aktywny-pasywny, gdzie tylko jeden router obsługuje ruch, podczas gdy GLBP oferuje równoważenie obciążenia między równoważnymi routerami (aktywny-aktywny). Wybór protokołu FHRP zależy od używanych urządzeń sieciowych - w środowiskach wielosprzętowych zaleca się VRRP ze względu na jego otwarty standard, a w sieciach Cisco często stosuje się HSRP ze względu na dodatkowe funkcje, takie jak autoryzacja i priorytetyzacja.

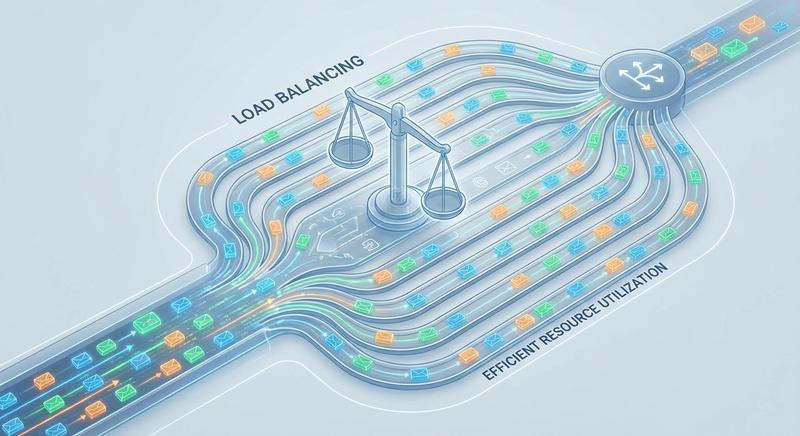

Równoważenie obciążenia (Load Balancing) w topologii sieciowej pozwala na optymalne wykorzystanie dostępnych zasobów sieciowych i zapobiega przeciążeniu pojedynczych łączy. W sieciach L2 równoważenie realizowane jest przez agregację łączy (EtherChannel/LACP), która łączy wiele fizycznych interfejsów w jeden logiczny kanał z sumowaną przepustowością. Algorytm wyboru łącza w EtherChannel opiera się na kombinacji adresów MAC źródła i celu, adresów IP lub portów TCP/UDP, co zapewnia, że pakiety należące do tej samej sesji TCP są przesyłane tym samym łączem fizycznym, zachowując kolejność pakietów.

W sieciach L3 równoważenie obciążenia jest realizowane przez protokoły routingu z mechanizmem ECMP (Equal-Cost Multi-Path). OSPF i BGP mogą utrzymywać w tablicy routingu wiele tras o tym samym koszcie do tego samego celu, a następnie rozkładać ruch na wszystkie dostępne ścieżki. Maksymalna liczba równorzędnych ścieżek zależy od implementacji - w Cisco IOS domyślnie jest to 4, ale można zwiększyć do 8 lub 16. W topologii Leaf-Spine ECMP jest kluczowym mechanizmem zapewniającym wysoką przepustowość i równomierne obciążenie wszystkich przełączników Spine.

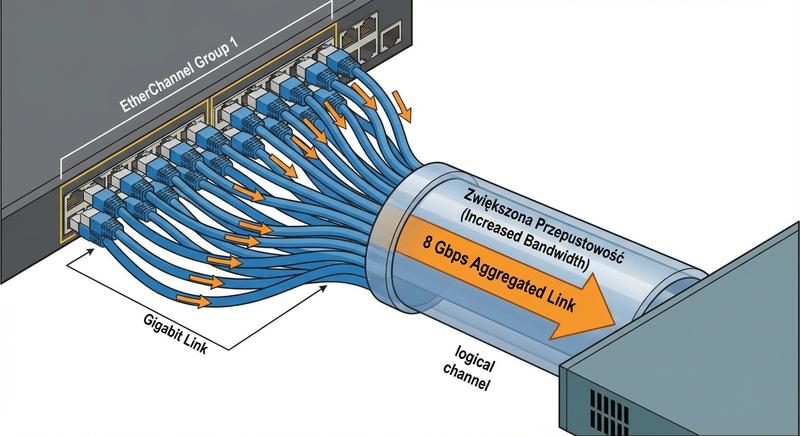

Agregacja łączy (Link Aggregation) jest techniką stosowaną w celu zwiększenia przepustowości i niezawodności połączeń między przełącznikami oraz między przełącznikiem a serwerem. Standard IEEE 802.3ad (obecnie 802.1AX) definiuje protokół LACP (Link Aggregation Control Protocol), który automatyzuje tworzenie i zarządzanie grupami agregacji. LACP negocjuje utworzenie kanału logicznego między dwoma urządzeniami, monitoruje stan poszczególnych łączy fizycznych i automatycznie usuwa z grupy łącza, które uległy awarii.

Podczas konfiguracji agregacji łączy należy pamiętać o kilku zasadach: wszystkie łącza w grupie muszą mieć tę samą prędkość i tryb duplex, powinny być skonfigurowane na tym samym VLANie lub jako trunk, a parametry takie jak STP koszt i priorytet powinny być jednakowe na wszystkich łączach. W praktyce produkcyjnej EtherChannel między przełącznikami dystrybucyjnymi a rdzeniem często konfiguruje się z 4-8 łączami 10 Gb/s, co daje agregowaną przepustowość 40-80 Gb/s i odporność na awarię kilku kabli jednocześnie.

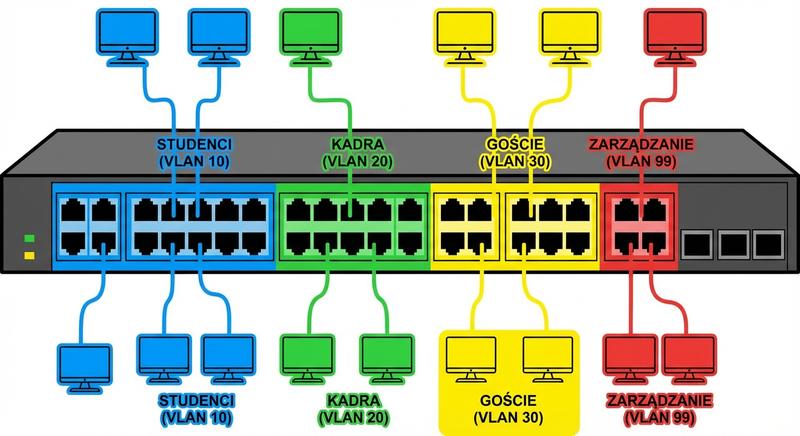

VLAN (Virtual Local Area Network) to fundamentalna technologia segmentacji sieci, która umożliwia podział fizycznej sieci LAN na logicznie izolowane domeny broadcastowe bez konieczności zmiany okablowania. Domyślnie wszystkie porty przełącznika należą do VLAN 1, ale w praktyce produkcyjnej VLAN 1 powinien być używany wyłącznie do zarządzania, a dla ruchu użytkowników tworzy się osobne VLANy. Każdy VLAN stanowi odrębną podsieć IP, a komunikacja między różnymi VLANami wymaga routingu (Inter-VLAN Routing) na warstwie dystrybucji.

Projektowanie schematu VLANów w sieci kampusowej wymaga przemyślanej strategii, która uwzględnia zarówno aspekty bezpieczeństwa, jak i organizacji ruchu. Typowy podział obejmuje osobne VLANy dla: pracowników administracji, kadry dydaktycznej, studentów, gości (Guest VLAN z dostępem tylko do internetu), urządzeń sieciowych (management VLAN), telefonów VoIP (voice VLAN) oraz kamer IP. Wykorzystanie protokołu VTP (VLAN Trunking Protocol) lub GVRP (GARP VLAN Registration Protocol) może ułatwić dystrybucję informacji o VLANach między przełącznikami, choć ze względów bezpieczeństwa zaleca się raczej ręczną konfigurację.

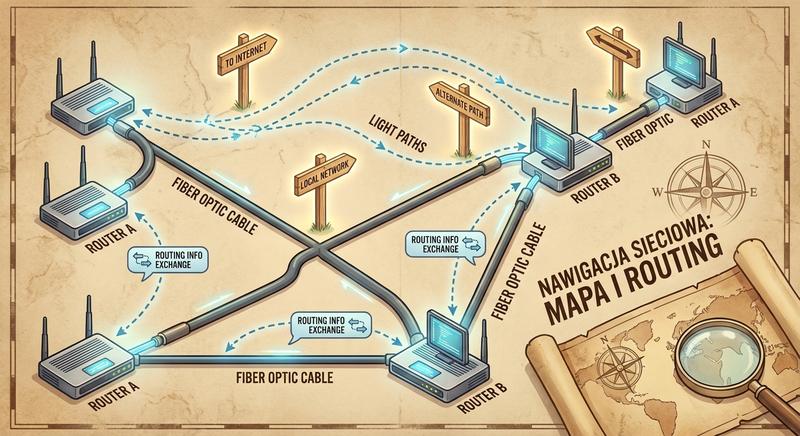

Protokoły routingu dynamicznego, takie jak OSPF (Open Shortest Path First) i BGP (Border Gateway Protocol), odgrywają kluczową rolę w kształtowaniu logicznej topologii sieci na warstwie 3. OSPF jest protokołem link-state, który utrzymuje pełną bazę danych o stanie łączy (LSDB - Link State Database) i oblicza najkrótsze ścieżki za pomocą algorytmu Dijkstry. Dzięki szybkiej konwergencji (poniżej 1 sekundy przy odpowiedniej konfiguracji) i obsłudze VLSM, OSPF jest preferowanym protokołem routingu w sieciach kampusowych średniej i dużej wielkości.

BGP, jako protokół path-vector, jest stosowany przede wszystkim na krawędzi sieci (połączenie z ISP) oraz w centrach danych w architekturze Leaf-Spine (BGP jako protokół underlay lub overlay). W przeciwieństwie do OSPF, BGP nie wybiera ścieżki na podstawie prostego kosztu metrycznego, lecz analizuje wiele atrybutów ścieżki, takich jak AS path, local preference, MED (Multi-Exit Discriminator) i weight. W centrach danych BGP jest ceniony za zdolność do obsługi dużej liczby tras (setki tysięcy) oraz za elastyczność w politykach routingu, co jest szczególnie ważne w środowiskach wielodostępnych i wieloregionowych.

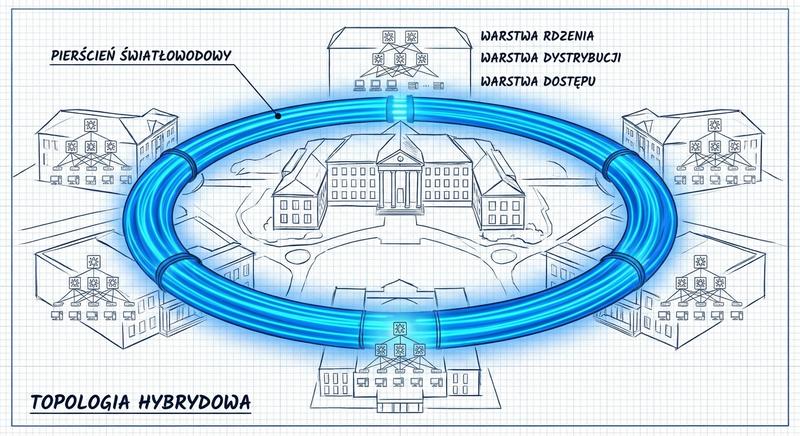

Topologia pierścieniowa w połączeniu z hierarchiczną stanowi hybrydowe rozwiązanie często spotykane w kampusach uniwersyteckich i parkach technologicznych, gdzie budynki są połączone światłowodowym pierścieniem, a wewnątrz każdego budynku zastosowano topologię hierarchiczną. Technologia Ethernet Ring Protection Switching (ERPS, standard G.8032) zapewnia ochronę pierścienia z czasem przełączenia poniżej 50 ms, co spełnia wymagania carrier-grade dla usług głosowych i wideo.

W praktyce wdrożenie pierścienia światłowodowego między budynkami wymaga zastosowania przełączników z interfejsami SFP/SFP+ i jednomodowymi modułami światłowodowymi o zasięgu 10-40 km. Każdy budynek ma dwa łącza światłowodowe wchodzące i wychodzące, tworzące pierścień. Protokół ERPS wybiera jeden przełącznik jako punkt ochrony (RPL - Ring Protection Link), który w normalnych warunkach blokuje jeden z interfejsów, zapobiegając pętli. W przypadku awarii łącza w innym punkcie pierścienia, RPL automatycznie odblokowuje interfejs, przywracając komunikację.

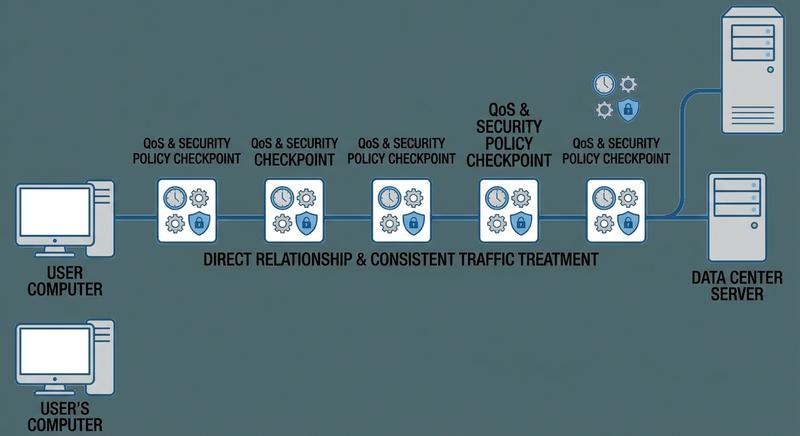

Zasada end-to-end, sformułowana przez Jerome'a Saltzera, Davida Reeda i Davida Clarka w 1984 roku, stanowi jeden z fundamentów architektury internetu i projektowania sieci. Głosi ona, że funkcje specyficzne dla aplikacji powinny być implementowane na końcowych węzłach sieci, a nie w jej wnętrzu. W kontekście topologii oznacza to, że sieć powinna zapewniać możliwie prostą i niezawodną transmisję pakietów, podczas gdy zaawansowane funkcje, takie jak szyfrowanie, kontrola integralności czy zarządzanie sesjami, są realizowane na hostach końcowych.

W praktyce projektowania sieci kampusowych zasada end-to-end przekłada się na projektowanie przewidywalnych i spójnych ścieżek pakietów przez wszystkie warstwy topologii. Polityki QoS oznaczone na warstwie dostępu muszą być honorowane na wszystkich pośrednich przełącznikach i routerach, a mechanizmy bezpieczeństwa, takie jak ACL i firewalle, powinny być spójnie stosowane na strategicznych punktach sieci (warstwa dystrybucji, granica sieci). Naruszenie tej zasady prowadzi do niespójności w działaniu aplikacji i trudności w diagnozowaniu problemów.

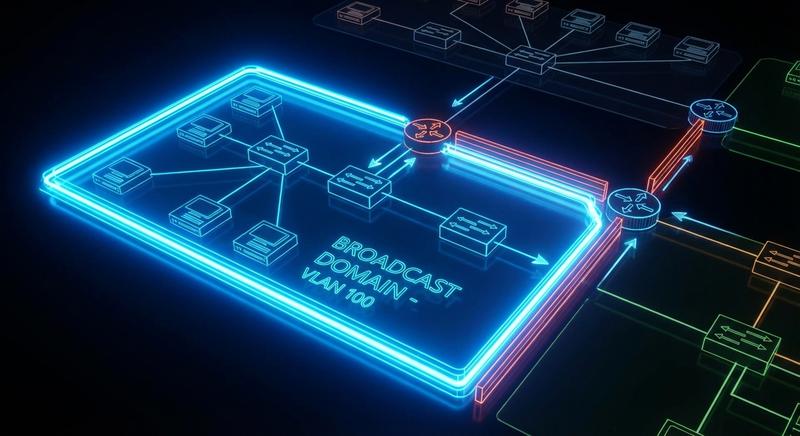

Domena broadcastowa to zbiór urządzeń sieciowych, które odbierają wzajemnie swoje ramki broadcast (adres MAC FF:FF:FF:FF:FF:FF). W sieci Ethernet bez segmentacji VLANem, wszystkie urządzenia w tej samej sieci LAN należą do jednej domeny broadcastowej, co oznacza, że każde wysłanie ramki broadcast jest przetwarzane przez wszystkie karty sieciowe w domenie. W dużej sieci (powyżej 200-300 urządzeń) ruch broadcast może stanowić znaczący procent całego ruchu, obciążając procesory urządzeń końcowych i zmniejszając efektywną przepustowość.

Segmentacja domen broadcastowych za pomocą VLANów i routerów L3 przynosi kilka korzyści: redukcję ruchu broadcast (każdy VLAN jest oddzielną domeną broadcastową), zwiększenie bezpieczeństwa (izolacja wrażliwych segmentów), łatwiejsze zarządzanie (grupowanie logiczne użytkowników) oraz możliwość stosowania różnych polityk dla różnych grup. W typowej sieci kampusowej zaleca się utrzymywanie rozmiaru domeny broadcastowej w granicach 50-100 urządzeń, co zapewnia dobry kompromis między zarządzalnością a wydajnością.

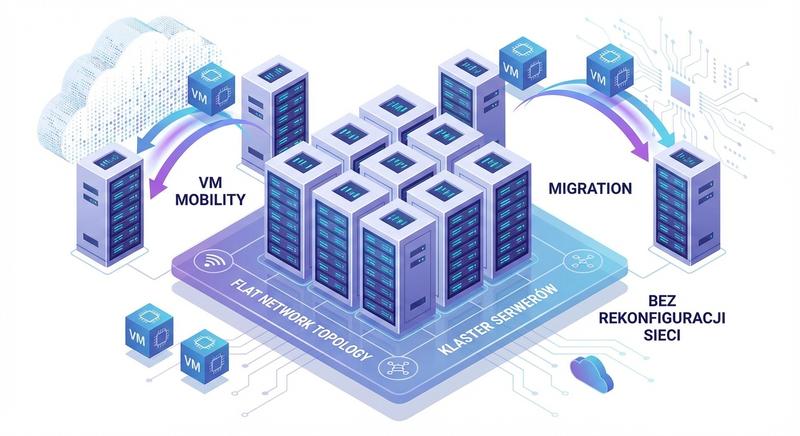

Wirtualizacja serwerów (VMware vSphere, Microsoft Hyper-V, KVM) radykalnie zmieniła wymagania wobec topologii sieci w centrach danych. Tradycyjny model hierarchiczny, zaprojektowany głównie dla ruchu North-South, nie sprawdza się w środowiskach, gdzie maszyny wirtualne intensywnie komunikują się między sobą (ruch East-West) i często migrują między hostami (vMotion). Konieczność utrzymania spójności warstwy L2 między hostami (stretch VLAN) wymaga stosowania technologii takich jak VXLAN (Virtual Extensible LAN) czy NVGRE, które enkapsulują ramki L2 w pakiety L3.

Topologia Leaf-Spine stała się standardem w środowiskach zwirtualizowanych, ponieważ zapewnia jednolitą łączność L3 między wszystkimi hostami, co umożliwia swobodną migrację VM bez zmiany adresacji IP. Dodatkowo, zastosowanie EVPN (Ethernet VPN) jako control plane dla VXLAN pozwala na automatyczne uczenie się lokalizacji maszyn wirtualnych i optymalizację ścieżek ruchu. W praktyce oznacza to, że po migracji VM z hosta A do hosta B, przełączniki Leaf automatycznie aktualizują tablice forwardingowe, przekierowując ruch do nowej lokalizacji bez ręcznej konfiguracji.

Bezpieczeństwo sieci jest nierozerwalnie związane z topologią, ponieważ odpowiednie zaprojektowanie struktury sieci stanowi pierwszą i najważniejszą linię obrony przed atakami. Segmentacja sieci na VLANy, podział na strefy bezpieczeństwa (DMZ, sieć wewnętrzna, sieć gościnna) oraz implementacja firewalli na granicach segmentów to podstawowe mechanizmy, które uniemożliwiają lub utrudniają lateral movement (przemieszczanie się atakującego w poprzek sieci po uzyskaniu wstępnego dostępu).

W modelu Zero Trust, który zyskuje na popularności w nowoczesnych sieciach, zakłada się, że żadne urządzenie ani użytkownik nie jest domyślnie zaufany, niezależnie od tego, czy znajduje się wewnątrz, czy na zewnątrz sieci. Wdrożenie Zero Trust wymaga topologii umożliwiającej mikrosegmentację - izolację ruchu nawet wewnątrz jednego VLANu, na przykład między poszczególnymi serwerami. Technologie takie jak Cisco ACI (Application Centric Infrastructure) czy VMware NSX pozwalają na tworzenie rozproszonych firewalli (distributed firewall) wbudowanych w hypervisor, które kontrolują ruch na poziomie poszczególnych maszyn wirtualnych.

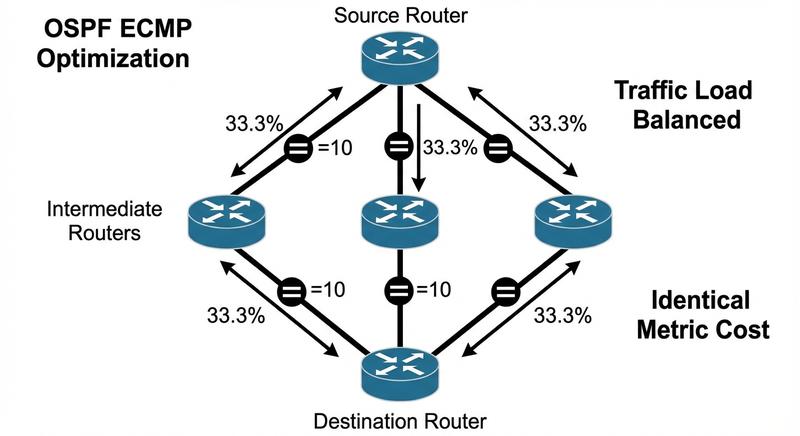

ECMP (Equal-Cost Multi-Path) to mechanizm routingu, który pozwala na wykorzystanie wielu równorzędnych ścieżek do tego samego celu, co zwiększa agregowaną przepustowość i zapewnia redundancję. W protokole OSPF koszt ścieżki jest obliczany na podstawie przepustowości łącza (domyślnie koszt = 100 Mb/s / przepustowość łącza w Mb/s), co oznacza, że łącza 1 Gb/s mają koszt 1, a łącza 10 Gb/s koszt 0,1. Jeśli istnieje wiele ścieżek o tym samym koszcie, OSPF dodaje je wszystkie do tablicy routingu i rozkłada ruch za pomocą ECMP.

Wybór algorytmu haszowania dla ECMP ma kluczowe znaczenie dla równomiernego rozłożenia ruchu. Domyślnie większość implementacji używa kombinacji adresów IP źródła i celu oraz portów TCP/UDP do obliczenia haszu, co zapewnia, że pakiety tej samej sesji zawsze trafiają na to samo łącze (zachowanie kolejności). W przypadku ruchu między dwoma serwerami korzystającymi z pojedynczej sesji TCP, ECMP nie będzie w stanie rozłożyć tego ruchu na wiele ścieżek - wszystkie pakiety trafią na tę samą ścieżkę. Dlatego w centrach danych stosuje się wiele równoległych sesji TCP lub MPI (Multiple Parallel Interfaces).

MPLS (Multiprotocol Label Switching) to technologia, która łączy w sobie zalety routingu IP i przełączania w warstwie 2, wprowadzając koncepcję etykiet (labels) używanych do szybkiego przekazywania pakietów. W topologii MPLS każdy router (LER - Label Edge Router lub LSR - Label Switch Router) przypisuje pakietom etykiety na podstawie docelowej trasy, a kolejne routery na ścieżce przetwarzają pakiety wyłącznie na podstawie tych etykiet, bez analizy nagłówka IP. Znacząco przyspiesza to przekazywanie pakietów i umożliwia tworzenie tuneli LSP (Label Switched Path).

Główną zaletą MPLS w kontekście topologii sieci jest możliwość tworzenia wirtualnych sieci prywatnych (VPN) na współdzielonej infrastrukturze dostawcy usług internetowych. MPLS VPN (RFC 4364) umożliwia odizolowanie ruchu różnych klientów na tych samych fizycznych urządzeniach, przy jednoczesnym zachowaniu pełnej separacji tras routingu. W sieciach operatorskich MPLS jest również używany do implementacji usług Traffic Engineering (MPLS-TE), które pozwalają na optymalizację wykorzystania łączy poprzez kierowanie ruchu poza najkrótszymi ścieżkami OSPF w odpowiedzi na rzeczywiste obciążenie sieci.

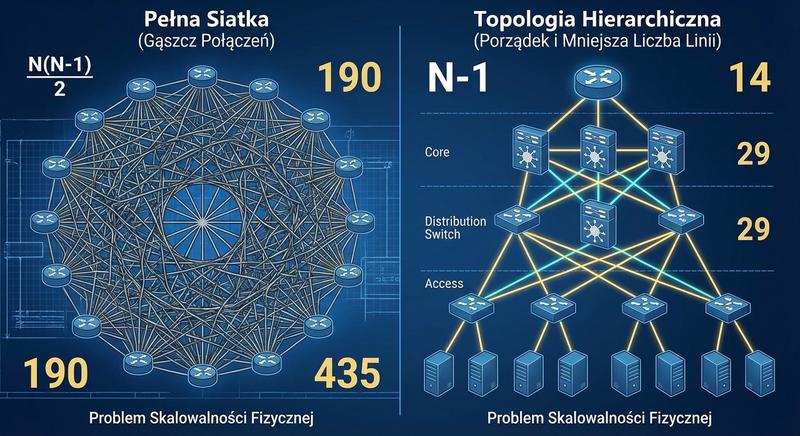

Liczba połączeń w topologii pełnej siatki rośnie zgodnie ze wzorem N(N-1)/2, co przy 10 węzłach daje 45 połączeń, przy 20 węzłach 190 połączeń, a przy 50 węzłach już 1225 połączeń. Ograniczenia fizyczne w postaci liczby dostępnych portów w przełącznikach i routerach sprawiają, że pełna siatka jest praktycznie możliwa do zrealizowania tylko dla małych grup urządzeń (do 8-12 węzłów). Dlatego w warstwie rdzenia dużych sieci stosuje się częściową siatkę, gdzie każdy router rdzenia łączy się z 2-4 sąsiednimi routerami.

Wybór odpowiedniej gęstości portów w przełącznikach sieciowych ma kluczowe znaczenie dla kosztów i skalowalności topologii. Przełączniki dostępowe dostępne są w wariantach od 8 do 48 portów, z możliwością łączenia w stosy (stacking) do kilkunastu jednostek. Przełączniki dystrybucyjne i rdzenia oferują od 24 do 96 portów, często z obsługą różnych typów interfejsów (RJ45, SFP, SFP+, QSFP). Planując topologię, należy uwzględnić nie tylko bieżące potrzeby, ale także rezerwę portów na rozwój i redundancję, co jest standardem dobrych praktyk projektowych.

Stacking przełączników (łączenie w stos) to technika pozwalająca na zarządzanie wieloma fizycznymi przełącznikami dostępowymi jako jednym logicznym urządzeniem. W zależności od producenta i modelu, stos może obejmować od 4 do 12 przełączników połączonych dedykowanymi kablami stackingowymi o przepustowości 40-160 Gb/s. Główną zaletą stackowania jest uproszczenie zarządzania - jedna konfiguracja, jeden adres IP zarządzania, jedna instancja STP i jeden punkt konfiguracji dla całego stosu.

Wady stackowania obejmują: uzależnienie całego stosu od jednej wersji oprogramowania (upgrade wymaga restartu całego stosu), ryzyko kaskadowej awarii (uszkodzenie kabla stackingowego może podzielić stos na dwie części) oraz ograniczoną przepustowość portów stackingowych w porównaniu z agregacją LACP między przełącznikami. Dlatego w warstwie dystrybucji i rdzenia zamiast stackowania stosuje się raczej technologie takie jak VSS (Virtual Switching System) lub vPC (Virtual Port Channel), które oferują większą niezawodność i elastyczność.

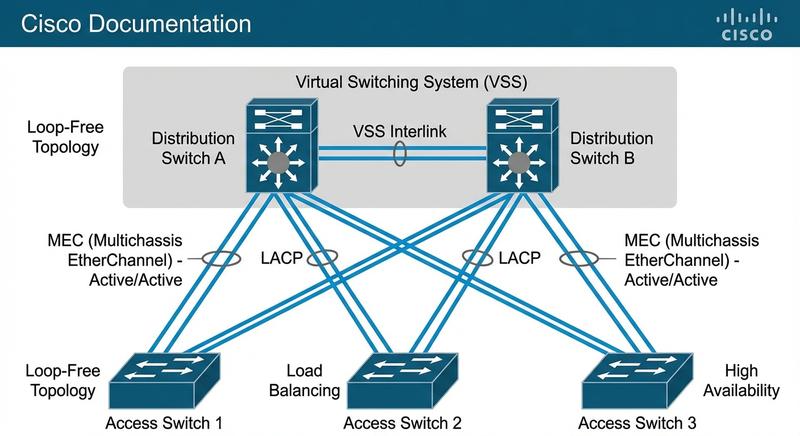

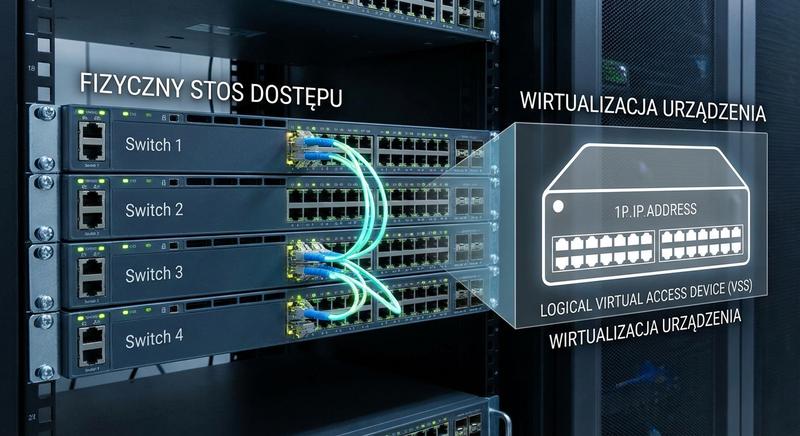

Technologie wirtualizacji przełączników, takie jak Cisco Virtual Switching System (VSS) i Nexus Virtual Port Channel (vPC), pozwalają na połączenie dwóch fizycznych przełączników w jedną logiczną jednostkę zarządzania, eliminując potrzebę stosowania protokołu STP między nimi. W przypadku VSS dwa przełączany Cisco Catalyst 6500 lub 4500 są połączone dedykowanymi łączami VSL (Virtual Switch Link) i działają jako jeden przełącznik wirtualny. Dla hostów i przełączników dostępowych podłączonych do obu członków VSS, wszystkie łącza wydają się należeć do jednego przełącznika.

vPC w serii Nexus różni się od VSS tym, że oba przełączniki pozostają niezależne z własnymi płaszczyznami sterowania (oddzielne instancje STP, routing, zarządzanie), ale współdzielą płaszczyznę przekazywania danych dla portów vPC. Oznacza to, że w przypadku awarii jednego przełącznika, drugi kontynuuje pracę bez wpływu na działanie sieci, co nie ma miejsca w VSS, gdzie awaria aktywnego przełącznika powoduje przełączenie (switchover) i krótką przerwę w działaniu. vPC jest preferowanym rozwiązaniem w nowoczesnych centrach danych ze względu na wyższą dostępność i prostszą procedurę upgrade oprogramowania.

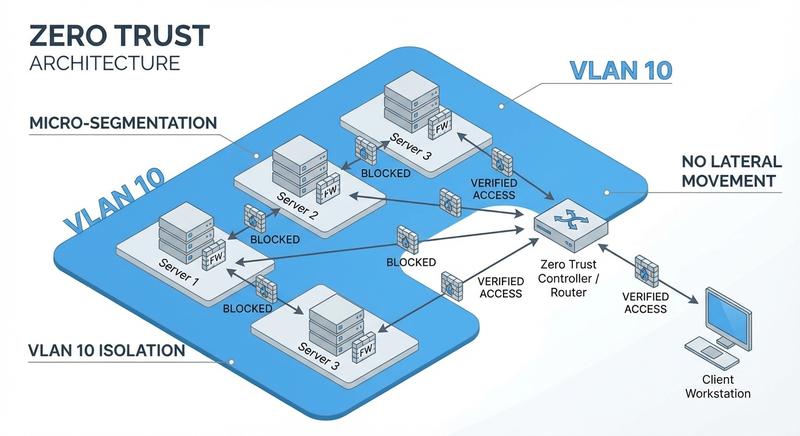

Mikrosegmentacja to zaawansowana technika bezpieczeństwa sieciowego, która pozwala na izolowanie ruchu nie tylko między VLANami, ale także wewnątrz tego samego VLANu - między poszczególnymi serwerami, kontenerami, a nawet między różnymi aplikacjami działającymi na tym samym serwerze. W modelu Zero Trust mikrosegmentacja jest kluczowym mechanizmem ograniczającym zakres potencjalnego ataku - nawet jeśli atakujący uzyska dostęp do jednego serwera, nie będzie mógł swobodnie przemieszczać się do innych systemów w sieci.

Implementacja mikrosegmentacji w topologii sieci wymaga zaawansowanych narzędzi, ponieważ tradycyjne listy ACL na przełącznikach nie są w stanie zapewnić odpowiednio szczegółowej kontroli w środowisku o dużej liczbie serwerów. Rozwiązania takie jak Cisco ACI (Application Centric Infrastructure), VMware NSX, Illumio czy Next-Generation Firewalle z funkcją mikrosegmentacji pozwalają na definiowanie polityk dostępu na poziomie poszczególnych aplikacji i procesów. Polityki te są automatycznie dystrybuowane do wszystkich punktów egzekucji w sieci (przełączniki, hypervisory, firewalle), co zapewnia spójność zabezpieczeń niezależnie od fizycznej topologii sieci.

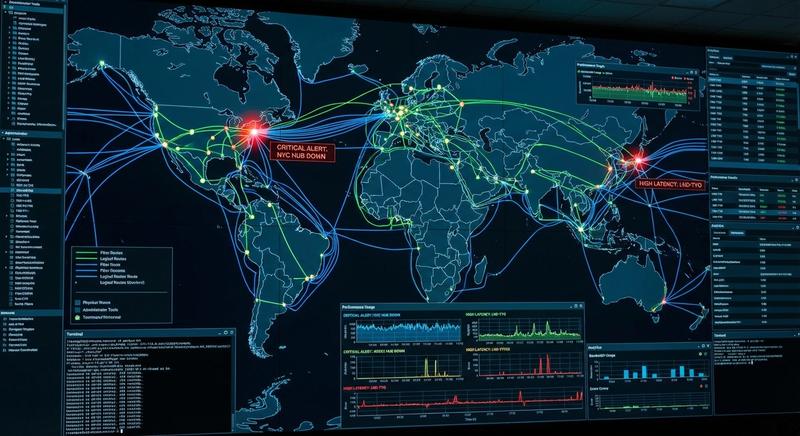

Monitoring złożonych topologii sieciowych wymaga narzędzi zdolnych do dynamicznego mapowania zarówno fizycznych, jak i logicznych połączeń między urządzeniami. Nowoczesne systemy monitorujące, takie jak SolarWinds Network Performance Monitor, PRTG, Nagios XI czy Zabbix, oferują funkcje automatycznego wykrywania urządzeń przez SNMP, LLDP i CDP, a następnie wizualizacji topologii w formie interaktywnych map. Mapy te pokazują nie tylko połączenia kabli, ale także ścieżki logiczne (trasy routingu) i obciążenie poszczególnych łączy.

W przypadku topologii dynamicznych, takich jak Leaf-Spine z protokołem BGP, monitoring musi uwzględniać zmieniające się ścieżki routingu i automatycznie aktualizować mapy w czasie rzeczywistym. Narzędzia takie jak Grafana z backendem Prometheus lub NetBox (system zarządzania zasobami sieciowymi) pozwalają na przechowywanie szczegółowej dokumentacji topologii i integrację z systemami monitorującymi. Automatyczne alerty o zmianach w topologii (nowe urządzenia, zmiany w routingu, przeciążone łącza) umożliwiają szybką reakcję na potencjalne problemy, zanim wpłyną one na użytkowników końcowych.

Sieci definiowane programowo (SDN - Software-Defined Networking) stanowią rewolucję w sposobie projektowania i zarządzania topologią sieci. W architekturze SDN płaszczyzna sterowania (control plane) jest oddzielona od płaszczyzny danych (data plane) i scentralizowana w kontrolerze SDN, który posiada pełny obraz całej sieci i może dynamicznie programować ścieżki przepływu pakietów. Najpopularniejsze protokoły SDN to OpenFlow (pierwszy standard) oraz nowsze rozwiązania, takie jak Cisco OpFlex, VMware NSX API czy P4 (Programming Protocol-independent Packet Processors).

W praktyce SDN umożliwia administratorom definiowanie polityk sieciowych na poziomie aplikacji, a kontroler automatycznie tłumaczy je na konkretne konfiguracje urządzeń sieciowych. Na przykład w przypadku wykrycia ataku DDoS, kontroler SDN może dynamicznie zmienić topologię, przekierowując ruch podejrzanego źródła do sandboxa analitycznego, podczas gdy legalny ruch płynie normalnymi ścieżkami. SDN znajduje zastosowanie przede wszystkim w centrach danych (Cisco ACI, VMware NSX) oraz w sieciach operatorskich (Open Network Operating System - ONOS), gdzie elastyczność zarządzania topologią przynosi wymierne korzyści operacyjne.

Wybór topologii dla dużego kampusu uniwersyteckiego to złożony proces decyzyjny, który wymaga uwzględnienia wielu czynników, takich jak liczba budynków (od kilku do kilkudziesięciu), odległości między nimi (od kilkudziesięciu metrów do kilku kilometrów), profil ruchu (zajęcia dydaktyczne, badania naukowe, administracja, sieć gościnna) oraz budżet. Standardem w tego typu środowiskach jest architektura hierarchiczna trójwarstwowa, która zapewnia elastyczność dodawania nowych budynków i pięter bez konieczności przebudowy szkieletu sieci.

Projektując sieć kampusową, inżynierowie muszą również uwzględnić specyficzne wymagania różnych grup użytkowników. Laboratoria komputerowe wymagają wysokiej przepustowości i niskich opóźnień dla zdalnych pulpitów i aplikacji badawczych. Biblioteki i strefy studyjne potrzebują niezawodnego Wi-Fi z dużą gęstością punktów dostępowych. Administracja uczelni wymaga wydzielonej, bezpiecznej sieci z dostępem do systemów ERP i baz danych studentów. Każda z tych stref może być realizowana jako osobny VLAN lub VRF, z własnymi politykami QoS i bezpieczeństwa na warstwie dystrybucji.

Centrum danych (Data Center) to środowisko o specyficznych wymaganiach topologicznych, które znacząco różnią się od sieci kampusowej. Dominującym ruchem w DC jest ruch East-West (między serwerami), który może stanowić 70-80% całego ruchu. Dlatego topologia Leaf-Spine jest zdecydowanie preferowana nad hierarchiczną, która była projektowana dla dominującego ruchu North-South (klient-serwer). W Leaf-Spine każdy serwer ma taką samą odległość (liczbę przeskoków) do każdego innego serwera, co zapewnia przewidywalne opóźnienia niezależnie od lokalizacji.

Wybór protokołów dla centrum danych w topologii Leaf-Spine obejmuje zarówno warstwę underlay, jak i overlay. Warstwa underlay (fizyczne połączenia IP między przełącznikami) najczęściej opiera się na protokole BGP (z unikalnymi numerami AS dla każdego Leafa) lub OSPF. Warstwa overlay, odpowiedzialna za izolację ruchu różnych klientów lub aplikacji, realizowana jest przez VXLAN z EVPN jako control plane. EVPN/VXLAN umożliwia tworzenie izolowanych sieci L2 (segmentów) na współdzielonej infrastrukturze L3, co jest niezbędne w środowiskach chmurowych i wielodostępnych.

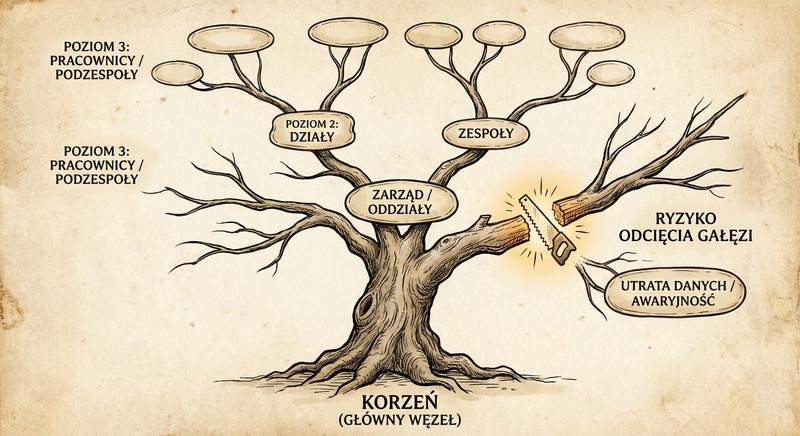

Topologia drzewa (Tree), w której przełączniki są połączone hierarchicznie w strukturze przypominającej drzewo binarne lub n-arne, znajduje zastosowanie przede wszystkim w małych i średnich sieciach lokalnych oraz w sieciach pamięci masowych (Fibre Channel). Główną zaletą tej topologii jest prostota zarządzania i przewidywalność ścieżek - ruch musi zawsze przechodzić od gałęzi do korzenia i z powrotem, co ułatwia implementację polityk bezpieczeństwa i QoS na węźle głównym.

Wadą topologii drzewa jest występowanie pojedynczych punktów awarii na ścieżce od gałęzi do korzenia - jeśli główny przełącznik lub łącze ulegnie awarii, wszystkie urządzenia poniżej tracą łączność z resztą sieci. Aby zwiększyć niezawodność, można zastosować podwójne łącza między węzłami (redundantne gałęzie) oraz mechanizmy STP/RSTP do zarządzania pętlami. W praktyce topologia drzewa jest rzadko stosowana w czystej postaci w nowoczesnych sieciach produkcyjnych, ustępując miejsca topologii hierarchicznej lub Leaf-Spine.

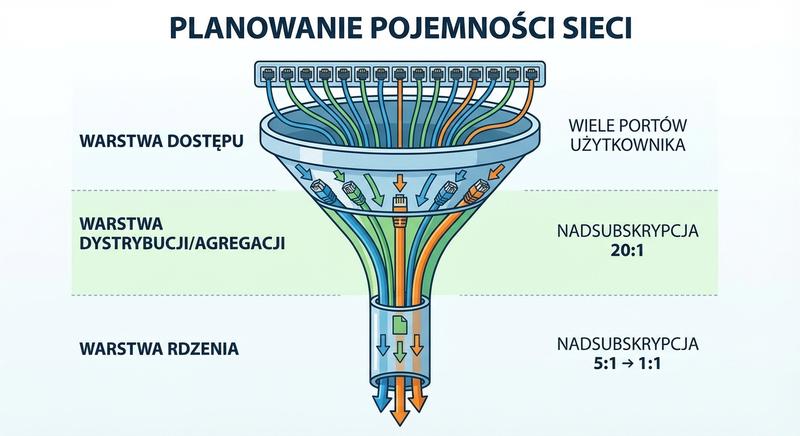

Współczynnik nadsubskrypcji (oversubscription ratio) jest kluczowym parametrem przy projektowaniu topologii sieci w centrach danych i sieciach kampusowych. Określa on stosunek zagregowanej przepustowości portów dostępowych do przepustowości łączy uplink. Na przykład przełącznik z 48 portami 25 Gb/s i 4 portami uplink 100 Gb/s ma współczynnik nadsubskrypcji wynoszący (48 x 25) / (4 x 100) = 1200 / 400 = 3:1. Oznacza to, że przy pełnym obciążeniu wszystkich portów dostępowych, łącza uplink mogą być trzykrotnie przeciążone.

Dopuszczalny współczynnik nadsubskrypcji zależy od profilu ruchu i wymagań aplikacji. Dla centrów danych z aplikacjami o intensywnym ruchu East-West (bazy danych NoSQL, Hadoop, Kafka) zaleca się niski współczynnik 1:1 lub 2:1. Dla typowych sieci kampusowych z ruchem głównie North-South akceptowalny jest współczynnik 5:1 do 10:1. W topologii Leaf-Spine dąży się do jak najniższego współczynnika nadsubskrypcji, co w praktyce oznacza zwiększanie liczby przełączników Spine lub stosowanie szybszych interfejsów uplink.

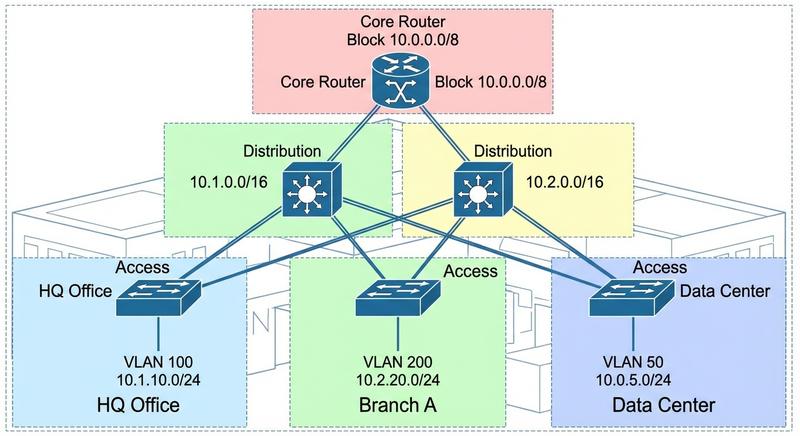

Planowanie adresacji IP w sieci hierarchicznej powinno odzwierciedlać topologię sieci, co ułatwia zarządzanie, diagnostykę i implementację polityk bezpieczeństwa. W praktyce oznacza to przydzielanie bloków adresów IP zgodnie z podziałem na lokalizacje, piętra, działy i typy urządzeń. Na przykład dla kampusu uniwersyteckiego można zastosować schemat: 10.../24, gdzie kampus ma przypisany własny blok klasy A (10.x.0.0/16). Takie podejście umożliwia łatwą sumaryzację tras na warstwie dystrybucji i rdzenia.

Sumaryzacja tras (route summarization) to technika routingu polegająca na agregowaniu mniejszych podsieci w większe bloki adresowe przed rozpowszechnieniem informacji o trasach do wyższych warstw topologii. Na przykład zamiast ogłaszać 16 oddzielnych tras /24 z jednego budynku, router dystrybucyjny może ogłosić jedną trasę /20. Redukuje to znacząco rozmiar tablic routingu na routerach rdzenia, przyspiesza konwergencję i zmniejsza obciążenie CPU. W topologii hierarchicznej sumaryzacja naturalnie występuje na granicach warstw - każda warstwa dystrybucji agreguje trasy z podległych jej przełączników dostępowych.

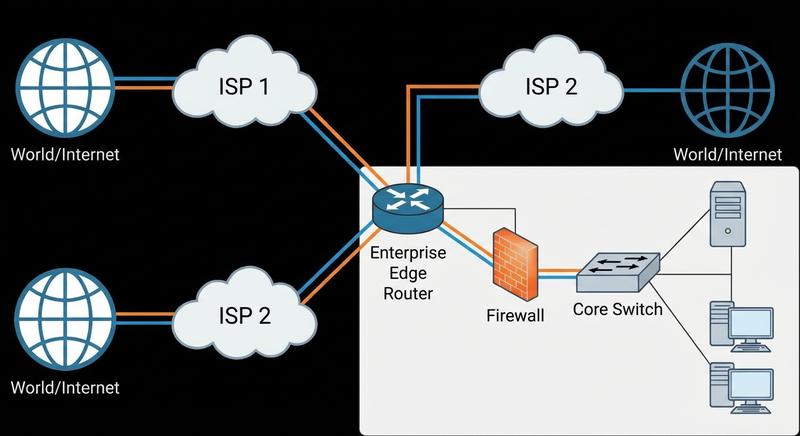

Router krawędzi (edge router) to kluczowy element topologii sieci, który stanowi granicę między siecią wewnętrzną organizacji a internetem lub siecią dostawcy usług. Na tym urządzeniu implementuje się najważniejsze polityki bezpieczeństwa: filtrowanie ruchu przychodzącego i wychodzącego (ACL), translację adresów (NAT/PAT), wykrywanie ataków (IPS/IDS) oraz kolejkowanie ruchu (QoS). Router krawędzi jest również punktem, w którym sieć organizacji łączy się z jednym lub wieloma dostawcami usług internetowych (ISP) poprzez protokół BGP.

Topologia na krawędzi sieci musi być starannie zaprojektowana, aby zapewnić wysoką dostępność połączenia z internetem. Standardem w dużych organizacjach jest dual-homing - połączenie z dwoma niezależnymi ISP za pomocą dwóch oddzielnych routerów krawędzi. Każdy router łączy się z jednym ISP, a oba routery są połączone między sobą (często w topologii równoległej), umożliwiając przejęcie ruchu w przypadku awarii jednego z łączy. Protokół BGP z atrybutami local preference i AS path prepending umożliwia precyzyjne sterowanie ruchem przychodzącym i wychodzącym, na przykład preferowanie tańszego ISP dla ruchu krajowego.

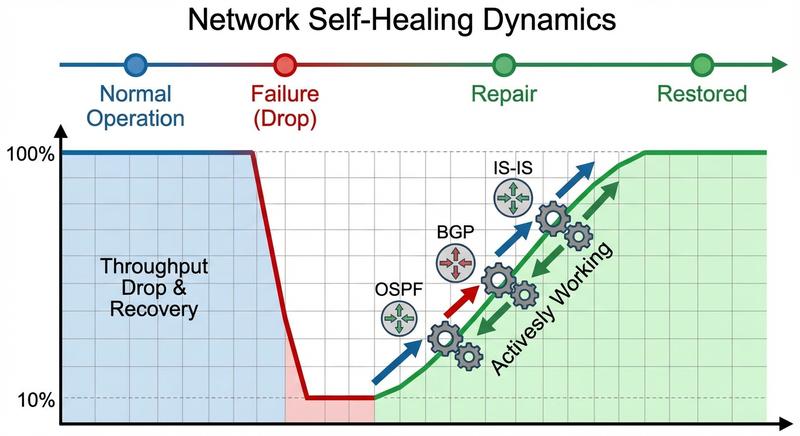

Szybkość konwergencji sieci po awarii jest jednym z najważniejszych parametrów jakościowych (QoS) w sieciach operatorskich i korporacyjnych. Czas konwergencji definiuje się jako okres od momentu wystąpienia awarii do chwili, gdy wszystkie routery w sieci mają spójną informację o nowej topologii i ruch jest przekierowany na alternatywne ścieżki. W przypadku protokołów link-state, takich jak OSPF i IS-IS, konwergencja przebiega w kilku fazach: detekcja awarii (przez brak Hello pakietów lub zanik sygnału na interfejsie), propagacja informacji o zmianie (LSA/LSP), obliczenie nowych tras (algorytm SPF) oraz aktualizacja tablicy routingu.

Czynniki wpływające na szybkość konwergencji obejmują: czas detekcji awarii (okres Hello w OSPF domyślnie 10 sekund, ale można skrócić do 1 sekundy), liczbę routerów w domenie (większa sieć = więcej LSA do przetworzenia), moc obliczeniową routerów oraz opóźnienia na łączach. W sieciach wymagających bardzo szybkiej konwergencji (poniżej 50 ms) stosuje się technologie takie jak MPLS Fast Reroute (FRR), który z wyprzedzeniem oblicza alternatywne ścieżki (backup LSP) i przełącza ruch w czasie poniżej 50 ms, niezależnie od protokołu routingu L3.

Podsumowując cykl wykładów o topologiach sieciowych, należy podkreślić, że wybór odpowiedniej topologii jest decyzją strategiczną, która determinuje nie tylko bieżące funkcjonowanie sieci, ale także możliwości jej przyszłego rozwoju. Inżynierowie sieciowi muszą brać pod uwagę nie tylko aspekty techniczne (przepustowość, opóźnienia, redundancja), ale także biznesowe (koszty, zgodność z regulacjami, wymagania aplikacji). Dobrze zaprojektowana topologia sieci to taka, która jest niewidoczna dla użytkownika - działa niezawodnie i nie wymaga częstych interwencji administratora.

Zaprezentowane w trakcie wykładu topologie (gwiazda, pierścień, siatka, hierarchiczna, Leaf-Spine) stanowią podstawowe narzędzia w warsztacie projektanta sieci. Każda z nich ma swoje zalety i wady, a wybór konkretnego rozwiązania powinien być poprzedzony dokładną analizą wymagań. W praktyce rzadko stosuje się topologie w czystej postaci - większość sieci produkcyjnych to topologie hybrydowe, łączące elementy różnych rozwiązań w celu optymalnego dopasowania do specyficznych potrzeb organizacji.

Zapowiedź wykładu drugiego koncentruje się na protokołach i mechanizmach, które nadają sieci logiczny kształt, niezależnie od fizycznego okablowania. Protokół OSPF (Open Shortest Path First) zostanie omówiony w kontekście jego zastosowania w sieciach kampusowych, gdzie szybka konwergencja i obsługa VLSM są kluczowe. Poznacie Państwo również zaawansowane funkcje OSPF, takie jak obszary (areas) z routerami ABR i ASBR, które umożliwiają skalowanie protokołu do bardzo dużych sieci z setkami routerów.

BGP (Border Gateway Protocol), choć kojarzony głównie z routingiem między systemami autonomicznymi w internecie, znajduje coraz szersze zastosowanie w centrach danych w architekturze Leaf-Spine. Omówione zostaną także protokoły wirtualizacji warstwy 2 i 3 - VSS i vPC (wirtualizacja przełączników), HSRP i VRRP (redundancja bramy domyślnej) oraz VXLAN z EVPN (rozszerzanie sieci L2 przez infrastrukturę L3). Zapraszam do aktywnego uczestnictwa w kolejnym wykładzie.
