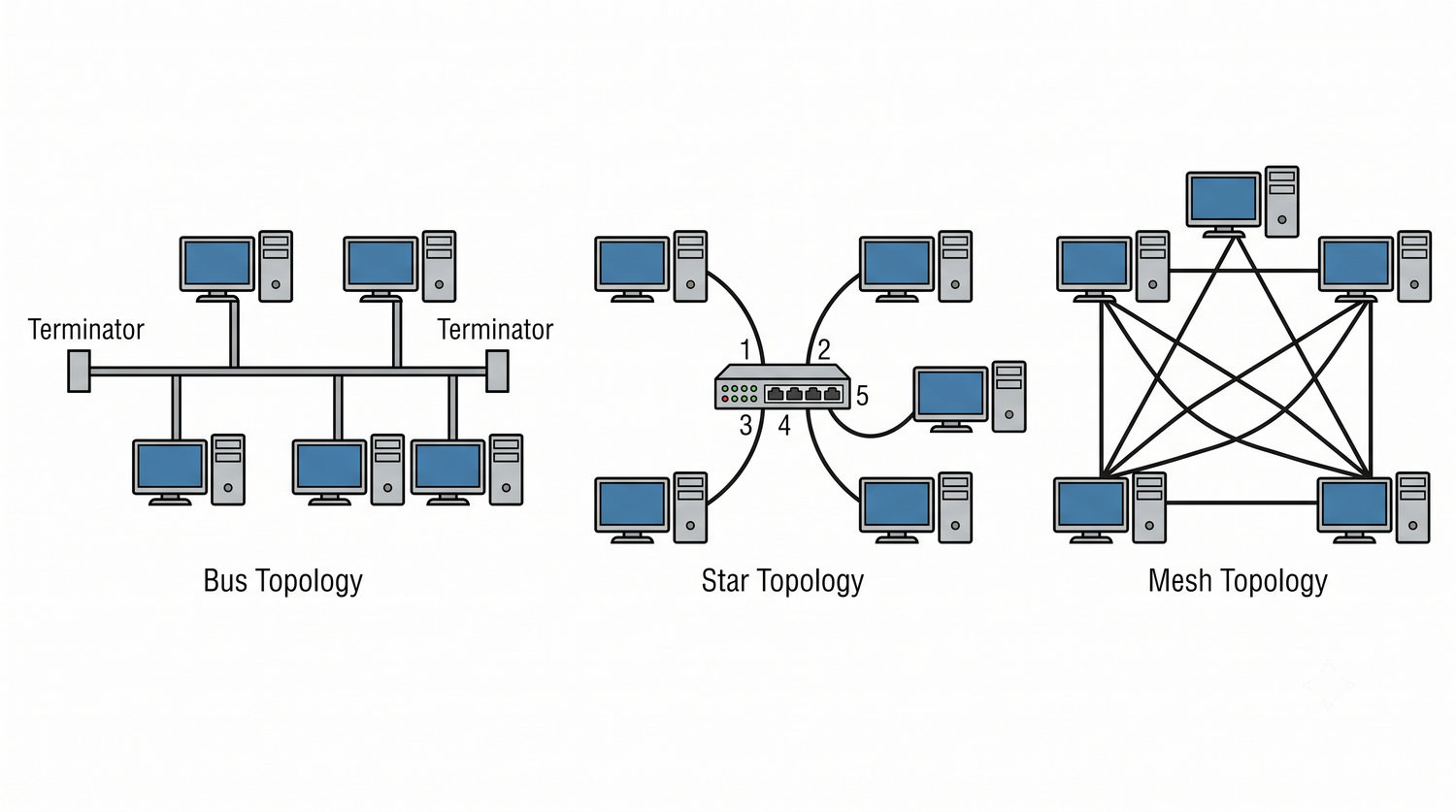

Wybór fizycznej topologii sieci jest jedną z pierwszych i najważniejszych decyzji projektowych, ponieważ determinuje ona nie tylko koszty okablowania i sprzętu, ale także sposób zarządzania ruchem, podatność na awarie oraz możliwości rozbudowy. W praktyce inżynierskiej topologia fizyczna musi być starannie dopasowana do warunków lokalowych, budżetu oraz wymagań dotyczących przepustowości i niezawodności.

Należy pamiętać, że fizyczna topologia sieci rzadko występuje w czystej postaci – w rzeczywistych wdrożeniach najczęściej stosuje się topologie hybrydowe, łączące elementy magistrali, gwiazdy i siatki w zależności od potrzeb poszczególnych segmentów sieci. Na przykład szkielet kampusu może być zbudowany w topologii siatki, podczas gdy wewnątrz budynków dominuje gwiazda.

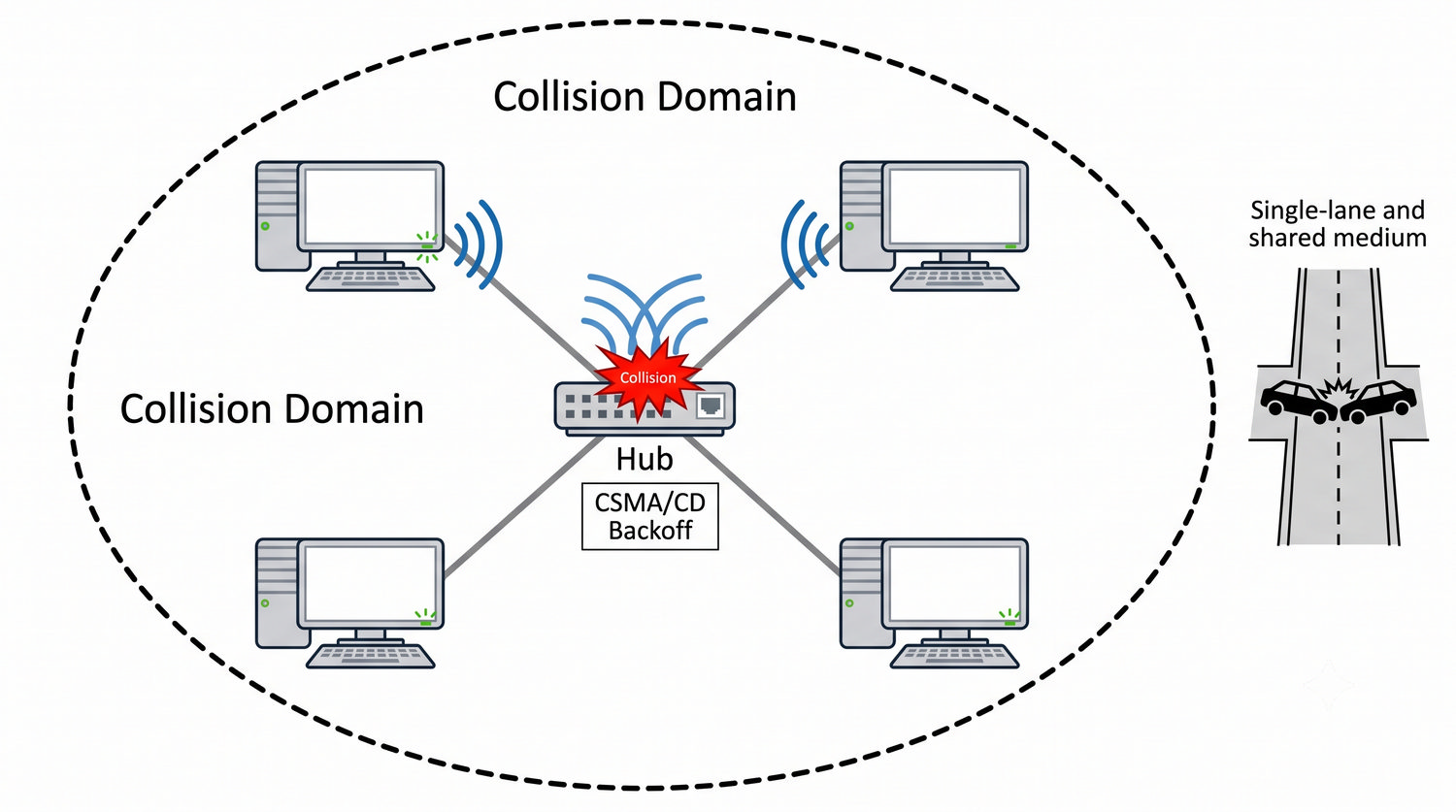

W sieciach opartych na koncentratorach (hub) domena kolizyjna obejmowała wszystkie urządzenia podłączone do tego koncentratora. Oznaczało to, że w danym momencie tylko jedno urządzenie mogło transmitować dane – pozostałe musiały czekać na zwolnienie medium. W praktyce prowadziło to do gwałtownego spadku wydajności wraz ze wzrostem liczby urządzeń w sieci. Zjawisko to jest opisane przez prawo Back-of-the-Envelope, które mówi, że rzeczywista przepustowość sieci Ethernet w topologii współdzielonej spada proporcjonalnie do liczby aktywnych węzłów.

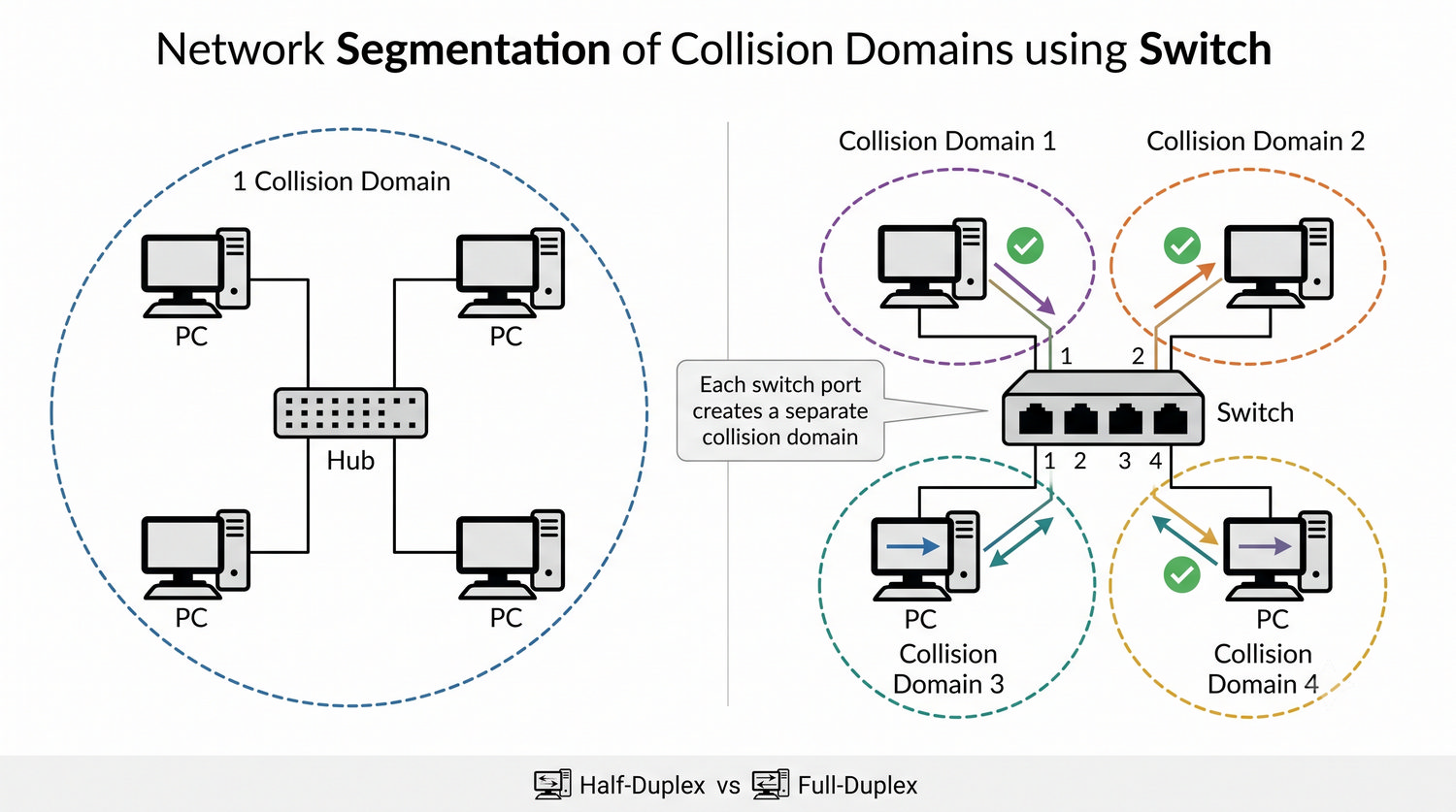

Przełączniki (switche) całkowicie wyeliminowały ten problem poprzez izolację każdego portu jako osobnej domeny kolizyjnej. Dzięki temu każde urządzenie może transmitować jednocześnie z innymi, a kolizje występują jedynie wtedy, gdy dwa urządzenia próbują wysłać dane przez ten sam port switcha. To właśnie ta cecha przełączników zrewolucjonizowała wydajność sieci lokalnych.

Wprowadzenie przełączników Ethernet było przełomem w rozwoju sieci lokalnych. Przed ich upowszechnieniem w latach 90. XX wieku sieci oparte na koncentratorach (hubach) borykały się z poważnymi problemami wydajnościowymi przy większej liczbie użytkowników. Zjawisko kolizji było tym częstsze, im więcej urządzeń próbowało transmitować jednocześnie. Mechanizm CSMA/CD (Carrier Sense Multiple Access with Collision Detection) stosowany w półdupleksie pozwalał na wykrywanie kolizji i ponawianie transmisji, ale przy wysokim obciążeniu sieć mogła stać się praktycznie bezużyteczna.

Przełączniki, poprzez izolację domen kolizyjnych, umożliwiły jednoczesną transmisję między wieloma parami urządzeń, co zwielokrotniło efektywną przepustowość sieci. W dzisiejszych sieciach Ethernet w trybie Full-Duplex (pełny dupleks) kolizje nie występują w ogóle, ponieważ każde urządzenie ma dedykowaną parę przewodów do nadawania i odbioru. Tryb Full-Duplex jest standardem w nowoczesnych sieciach przewodowych.

Ramki rozgłoszeniowe (broadcast) są niezbędne do poprawnego funkcjonowania wielu protokołów sieciowych, takich jak ARP (Address Resolution Protocol), który mapuje adresy IP na adresy MAC, czy DHCP (Dynamic Host Configuration Protocol), który umożliwia automatyczne pobieranie konfiguracji IP. Gdy host chce poznać adres MAC innego hosta w tej samej sieci, wysyła ramkę ARP Request na adres broadcast – wszystkie urządzenia w domenie rozgłoszeniowej odbierają to zapytanie.

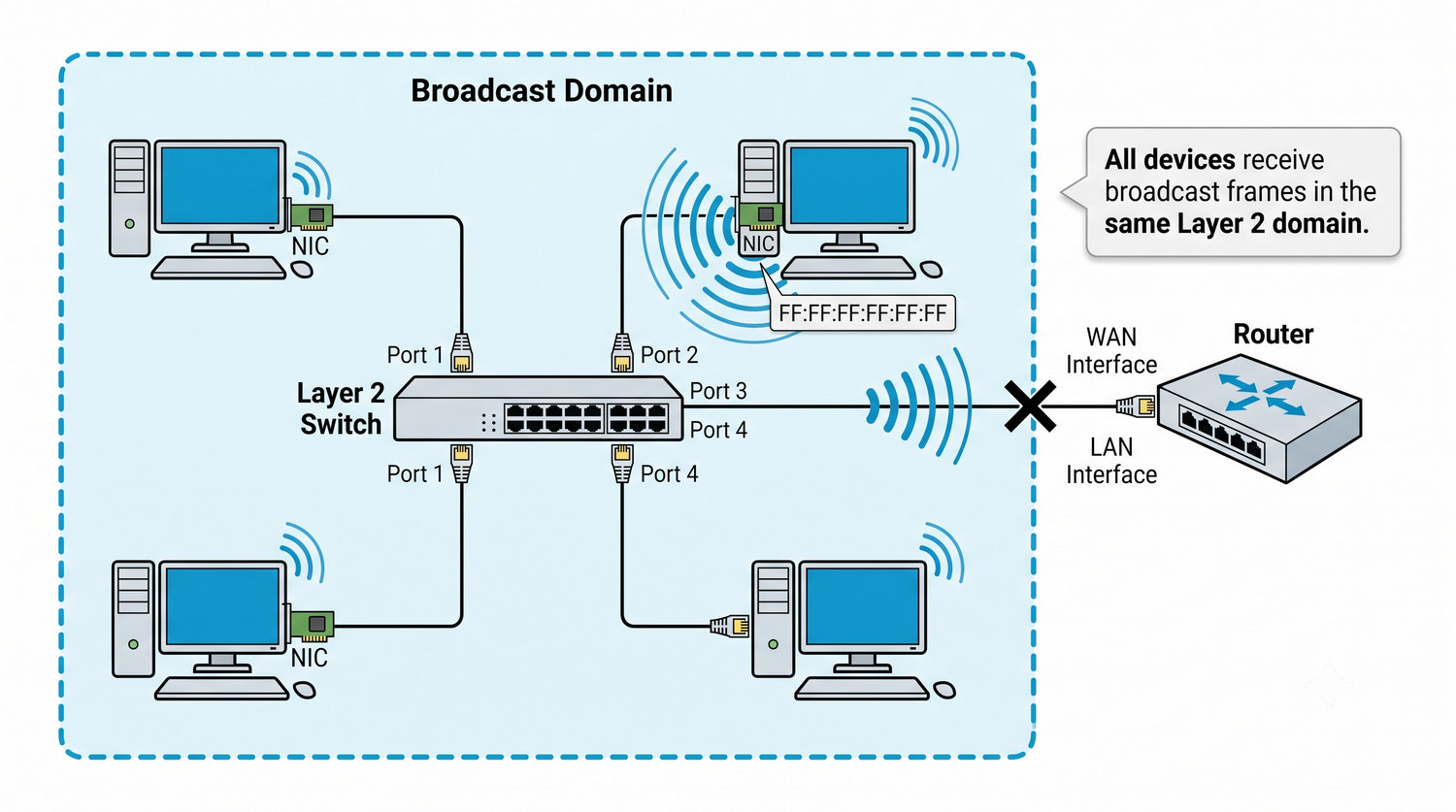

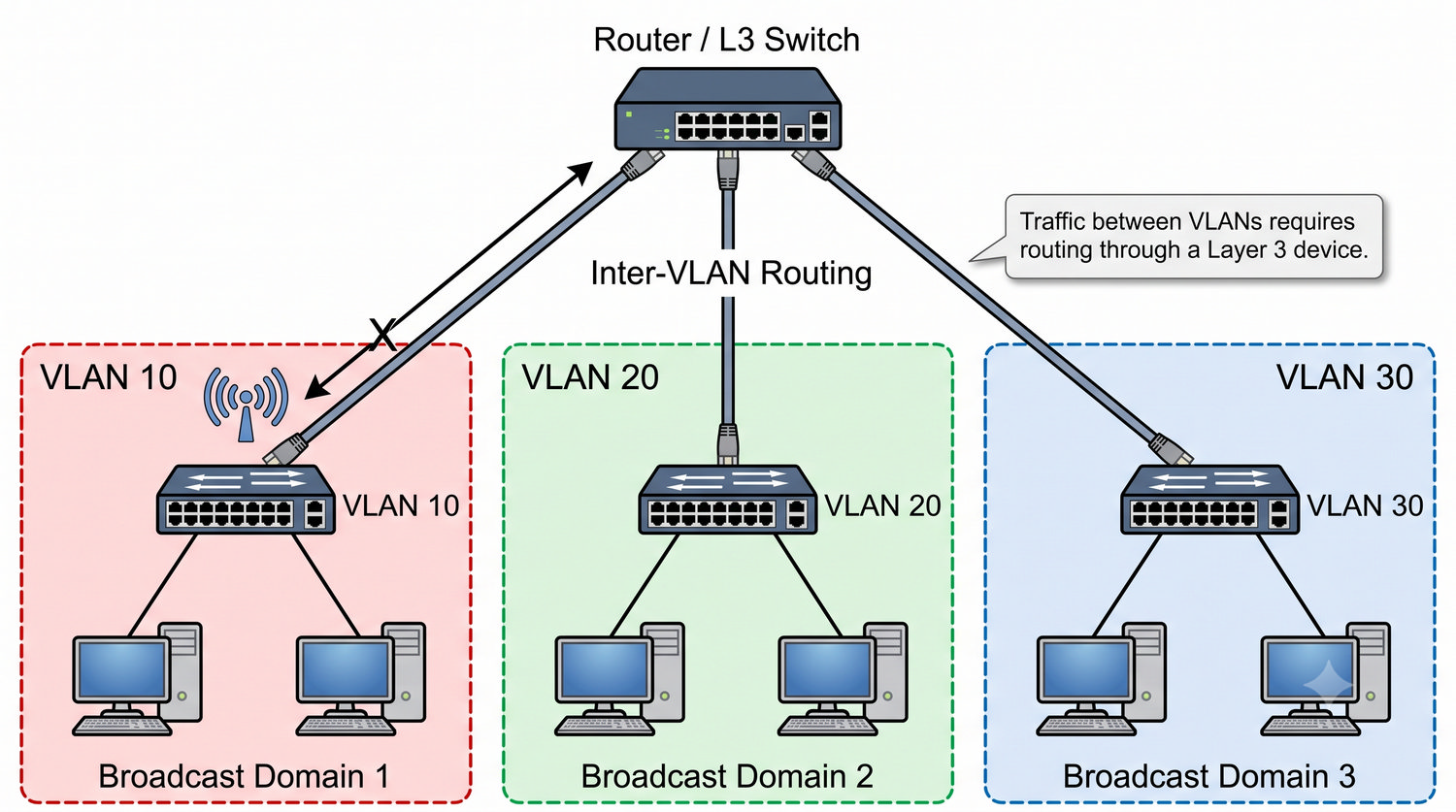

Problem pojawia się w dużych, płaskich sieciach L2, gdzie domena rozgłoszeniowa może obejmować setki lub tysiące urządzeń. Każda ramka broadcast jest przetwarzana przez wszystkie karty sieciowe w domenie, co przy dużej liczbie hostów powoduje znaczne obciążenie procesorów urządzeń końcowych i marnotrawstwo przepustowości. Dlatego w dobrze zaprojektowanych sieciach kampusowych domeny rozgłoszeniowe są celowo ograniczane do 50–100 urządzeń za pomocą VLANów i routingu.

W praktyce projektowania sieci kampusowych, liczba VLANów może sięgać od kilkunastu do kilkuset, w zależności od wielkości i struktury organizacji. Typowy podział obejmuje VLANy dla poszczególnych działów, VLAN dla urządzeń zarządzających (management), VLAN dla telefonii VoIP (voice VLAN), VLAN dla sieci gościnnej (guest) oraz VLAN dla kamer IP i systemów bezpieczeństwa. Każdy z tych VLANów stanowi odrębną domenę rozgłoszeniową.

Należy pamiętać, że standard IEEE 802.1Q ogranicza maksymalną liczbę VLANów do 4094. W bardzo dużych sieciach, gdzie ta liczba jest niewystarczająca, stosuje się technologie rozszerzające, takie jak Q-in-Q (IEEE 802.1ad) czy VXLAN (Virtual Extensible LAN), które pozwalają na tworzenie milionów izolowanych sieci L2 w topologii L3.

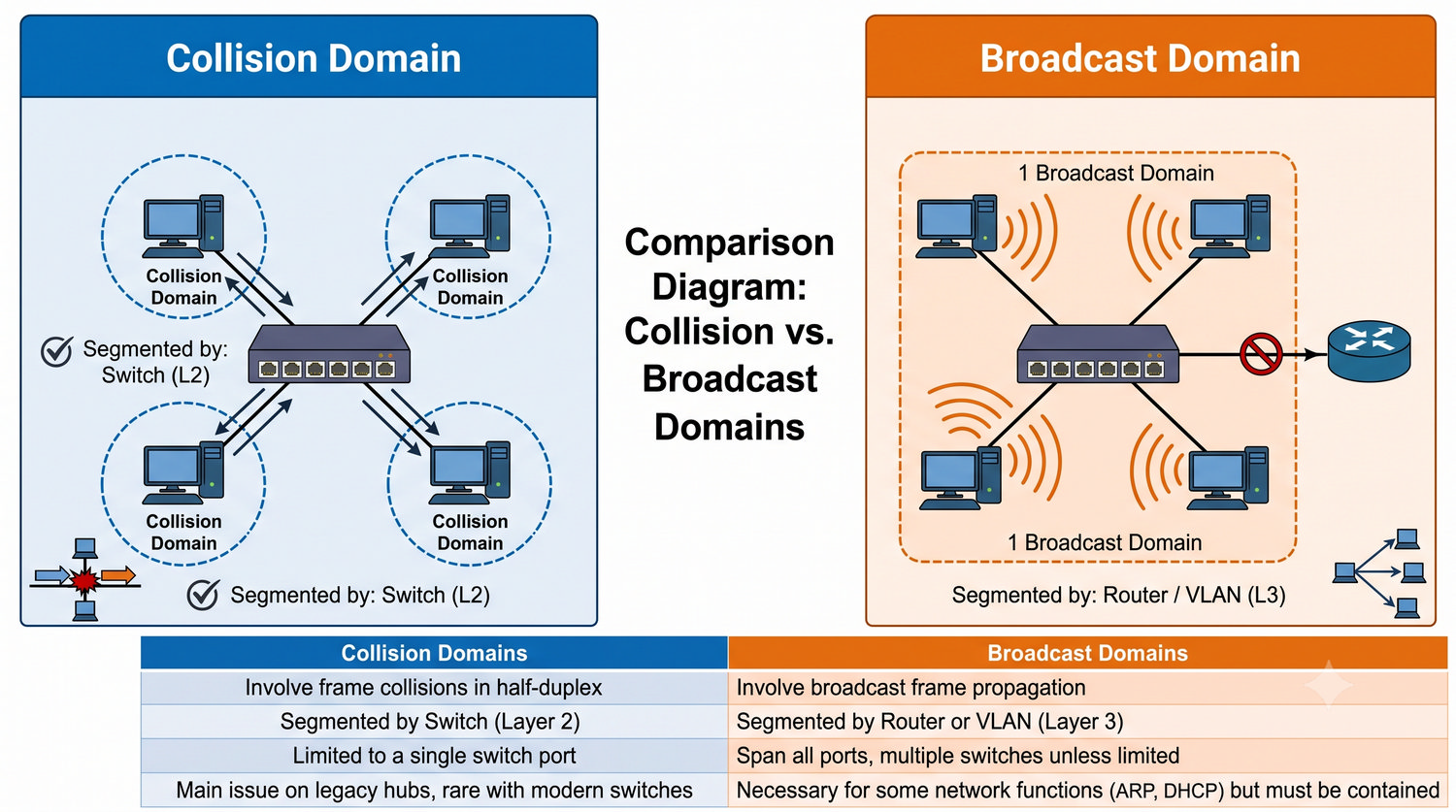

Zrozumienie różnicy między domeną kolizyjną a rozgłoszeniową jest kluczowe dla każdego inżyniera sieciowego. Błędna diagnoza źródła problemów w sieci często wynika właśnie z pomylenia tych dwóch pojęć. Na przykład, wolne działanie sieci może być spowodowane zarówno nadmierną liczbą kolizji (problem domeny kolizyjnej – rozwiązanie: przełącznik), jak i zbyt dużą liczbą ramek broadcast (problem domeny rozgłoszeniowej – rozwiązanie: VLAN).

W praktyce, w dobrze zaprojektowanej sieci z przełącznikami i VLANami, oba problemy są minimalizowane. Jednak w przypadku sieci bezprzewodowych (Wi-Fi) domena kolizyjna nadal istnieje – wszystkie urządzenia w tym samym kanale Wi-Fi współdzielą medium radiowe i podlegają mechanizmowi CSMA/CA (Collision Avoidance), który zapobiega kolizjom, ale kosztem dodatkowego narzutu protokołu.

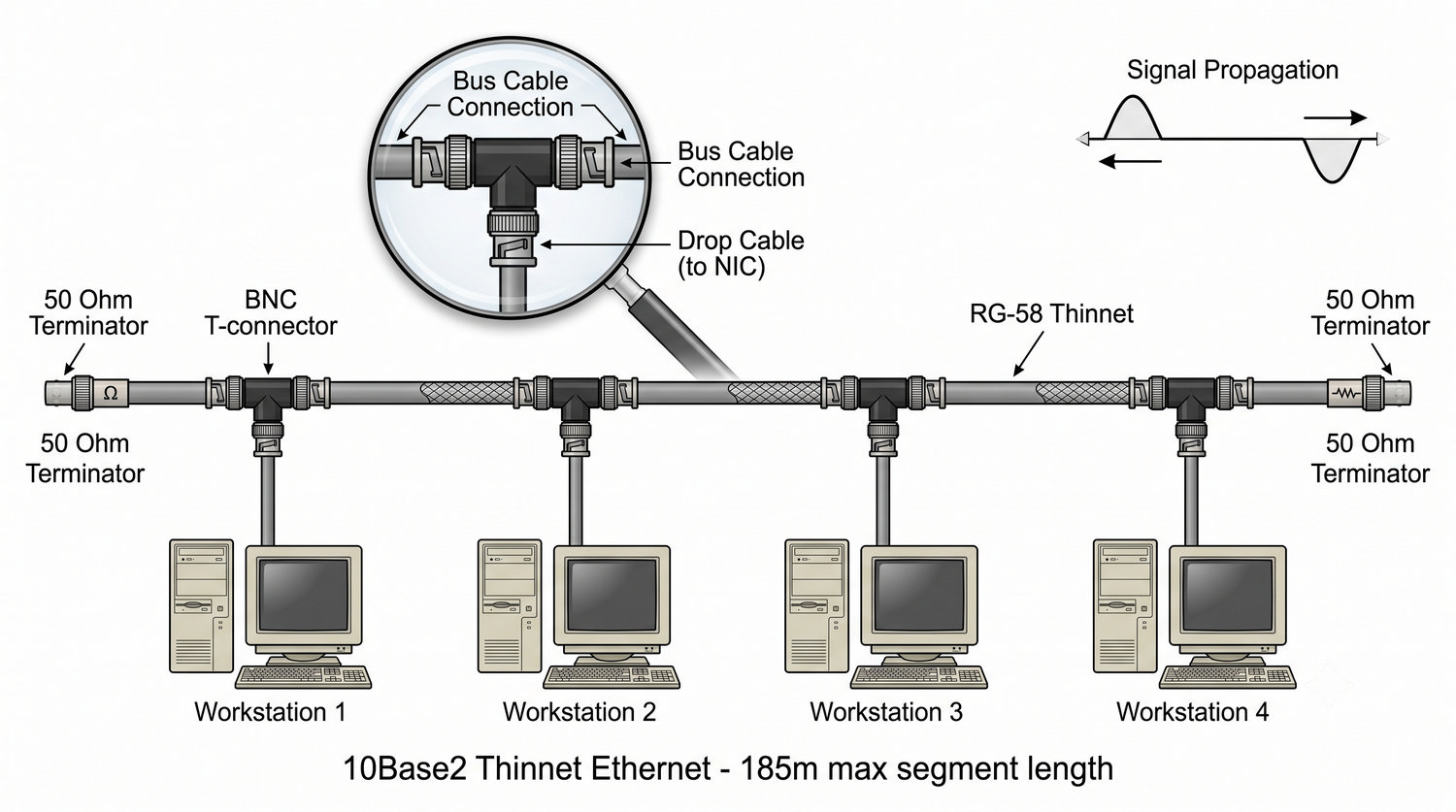

Topologia magistrali była dominującą topologią w pierwszych sieciach Ethernet w latach 80. i wczesnych 90. XX wieku. Standard 10Base2 (Thin Ethernet) wykorzystywał kabel koncentryczny RG-58 o maksymalnej długości segmentu 185 metrów, do którego podłączano do 30 urządzeń za pomocą złączy BNC typu T. Każdy segment musiał być zakończony terminatorami 50 omów na obu końcach.

Standard 10Base5 (Thick Ethernet) był droższy i grubszy (średnica ok. 1 cm), ale umożliwiał dłuższe segmenty (do 500 metrów) i podłączenie do 100 urządzeń. Urządzenia podłączano do magistrali za pomocą specjalnych wampirzych złączy (vampire taps), które wbijały się w kabel, aby uzyskać kontakt elektryczny z rdzeniem i ekranem.

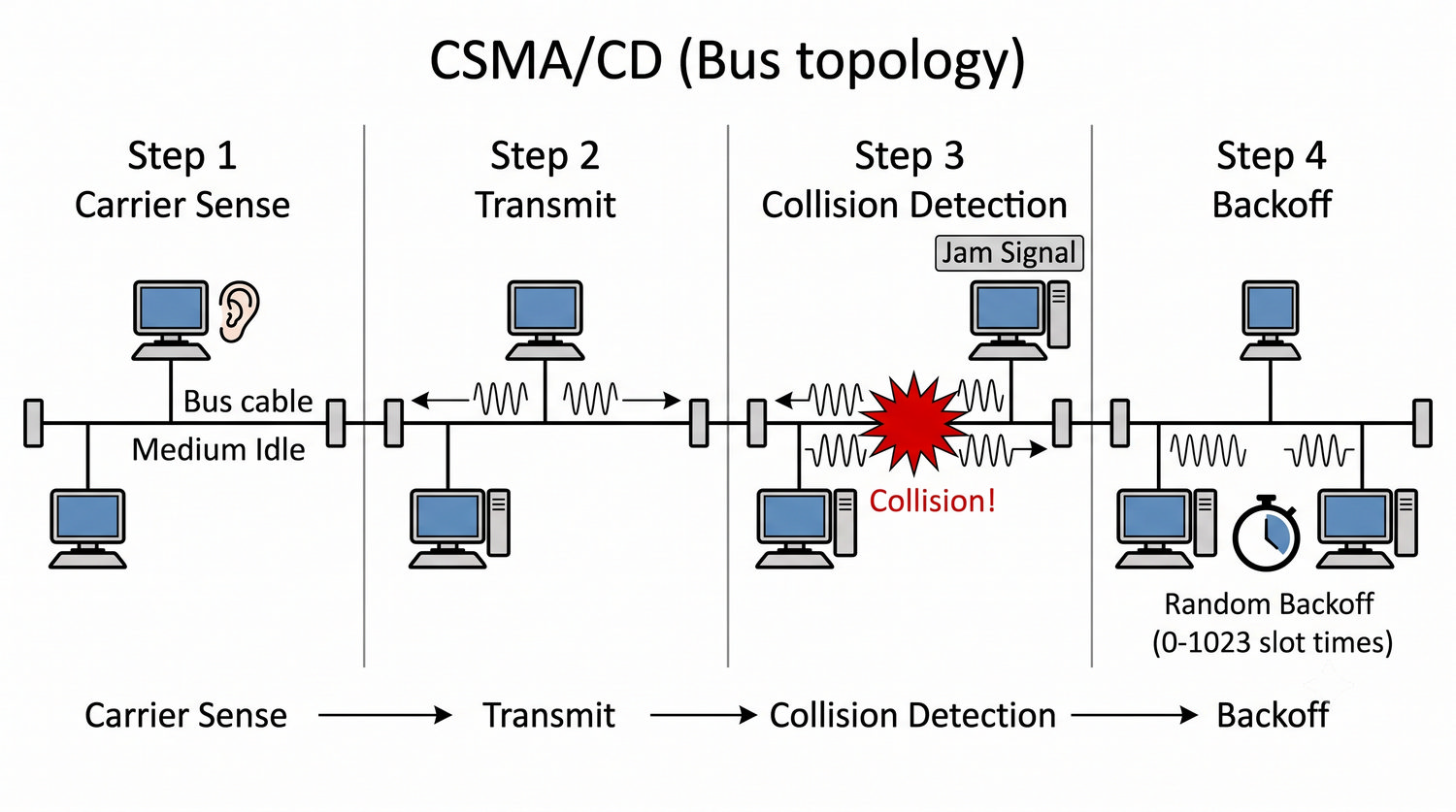

Mechanizm CSMA/CD działa w następujący sposób: każde urządzenie przed rozpoczęciem transmisji nasłuchuje medium, aby upewnić się, że jest ono wolne. Jeśli medium jest zajęte, urządzenie czeka i ponawia próbę. W przypadku wykrycia kolizji (sygnał o podwyższonej amplitudzie), urządzenie wysyła specjalny sygnał zagłuszania (Jam Signal), aby poinformować wszystkie stacje o kolizji, a następnie odczekuje losowy czas (Backoff) przed ponowną transmisją.

Algorytm wykładniczego backoffu (Truncated Binary Exponential Backoff) powoduje, że po każdej kolejnej kolizji czas oczekiwania podwaja się (do maksymalnie 10 prób), co zapobiega ciągłym kolizjom przy dużym obciążeniu sieci. Po 16 nieudanych próbach transmisji urządzenie zgłasza błąd do wyższych warstw. W nowoczesnych sieciach z przełącznikami i pełnym dupleksem mechanizm CSMA/CD został wyłączony.

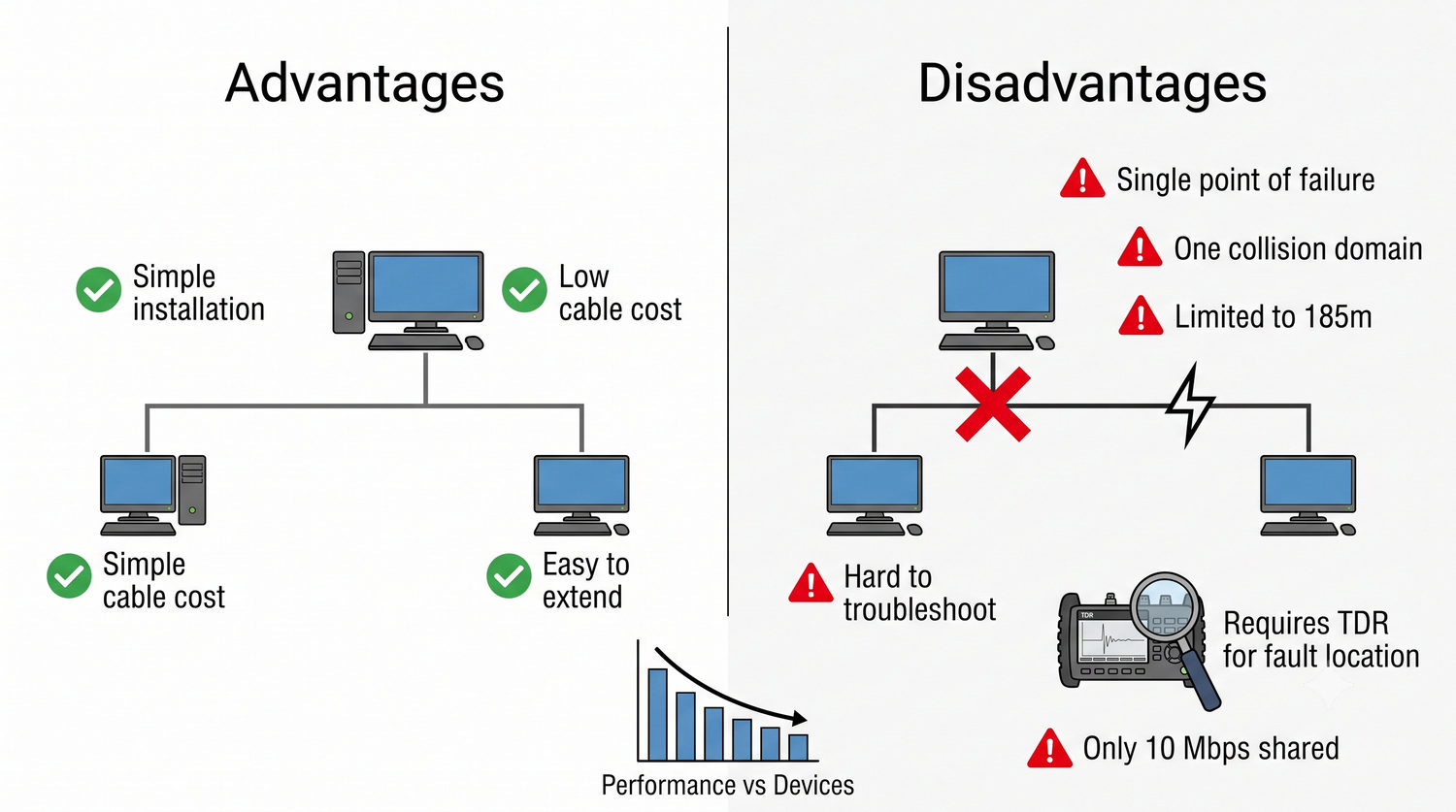

Topologia magistrali, choć obecnie uznawana za przestarzałą, odegrała kluczową rolę w popularyzacji sieci Ethernet. W latach 80. była standardem w małych sieciach lokalnych, łącząc kilkanaście komputerów w biurze lub laboratorium. Niski koszt kabla koncentrycznego i prostota instalacji sprawiały, że była to technologia dostępna nawet dla małych firm i instytucji edukacyjnych.

Głównym problemem magistrali okazała się podatność na awarie – uszkodzenie kabla w dowolnym punkcie (np. przypadkowe wyrwanie złącza T) powodowało przerwanie ciągłości magistrali i unieruchomienie całego segmentu sieci. Lokalizacja uszkodzenia wymagała często chodzenia wzdłuż kabla z reflektometrem TDR (Time Domain Reflectometer), co było czasochłonne i niewygodne. Te ograniczenia doprowadziły do stopniowego wypierania magistrali przez topologię gwiazdy z przełącznikami.

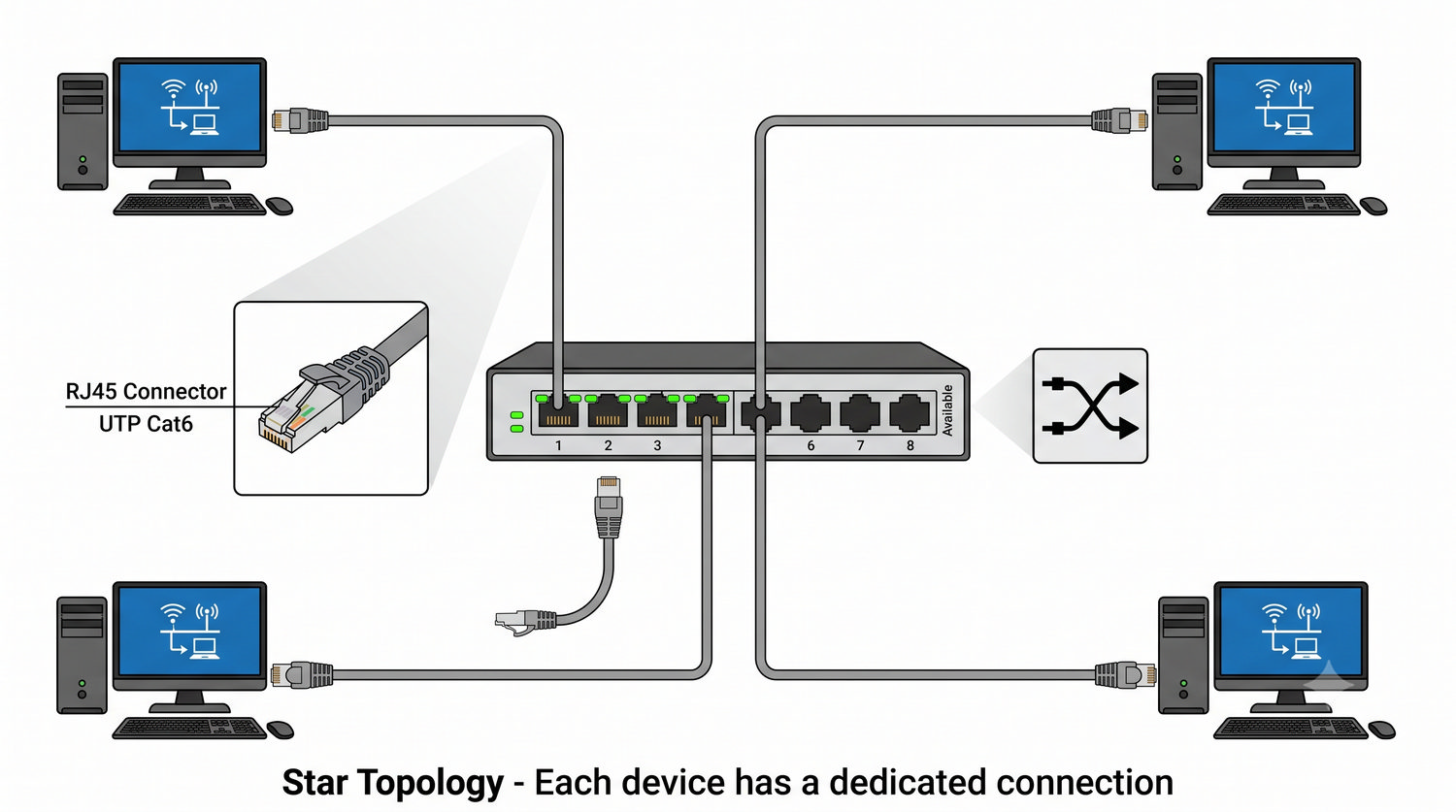

Topologia gwiazdy zrewolucjonizowała sieci lokalne dzięki wprowadzeniu przełączników (switchy) w latach 90. XX wieku. Przełącznik, w odróżnieniu od koncentratora (hub), analizuje docelowy adres MAC w ramce i przekazuje ją wyłącznie na port, do którego podłączone jest urządzenie docelowe. Takie podejście, zwane przełączaniem (switching), eliminuje niepotrzebny ruch na pozostałych portach i znacząco zwiększa efektywną przepustowość sieci.

W praktyce okablowanie strukturalne w topologii gwiazdy realizuje się za pomocą skrętki UTP (do 100 m od przełącznika do hosta) lub światłowodów (dla dłuższych dystansów). Kable ze wszystkich pomieszczeń zbiegają się w szafie telekomunikacyjnej (patch panel), gdzie są krosowane do odpowiednich portów przełącznika. Taka struktura umożliwia łatwą rekonfigurację połączeń poprzez zmianę kabli krosowych w szafie, bez konieczności ingerencji w okablowanie w pomieszczeniach użytkowników.

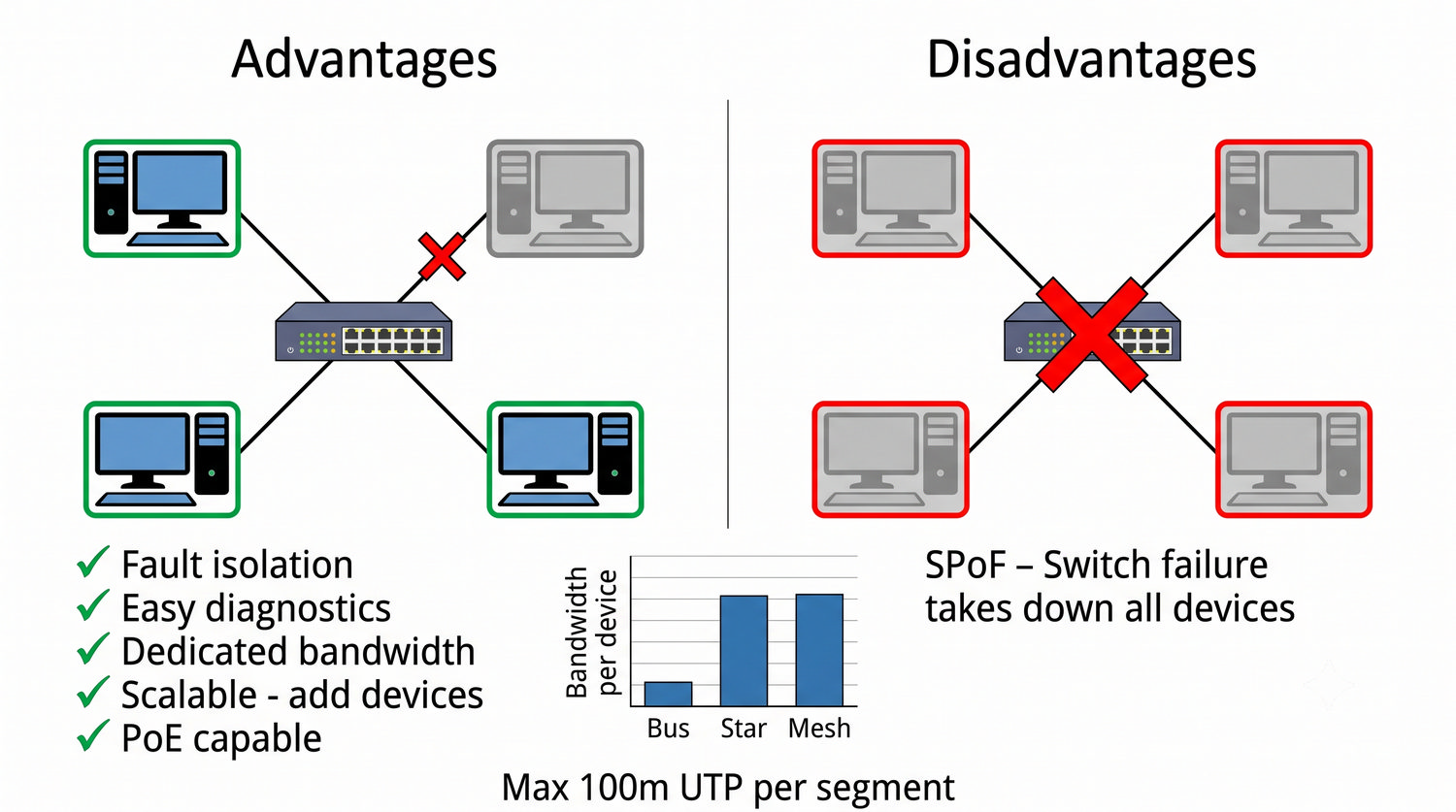

Aby wyeliminować pojedynczy punkt awarii w topologii gwiazdy, stosuje się redundancję w postaci podwójnych przełączników centralnych (stacking, VSS, vPC) oraz podwójnych łączy do serwerów (dual-homing). W projektowaniu sieci kampusowych warstwa dostępu jest niemal zawsze zorganizowana w topologii gwiazdy, gdzie każdy przełącznik dostępowy pełni rolę centralnego punktu dla podłączonych do niego urządzeń końcowych.

Zastosowanie technologii Power over Ethernet (PoE) w topologii gwiazdy umożliwia zasilanie urządzeń takich jak kamery IP, punkty dostępowe Wi-Fi czy telefony VoIP bezpośrednio przez kabel sieciowy, co eliminuje konieczność stosowania oddzielnych zasilaczy i instalacji elektrycznej w miejscach montażu tych urządzeń. Standard PoE+ (IEEE 802.3at) dostarcza do 30 W, a PoE++ (IEEE 802.3bt) do 60 lub 100 W na port.

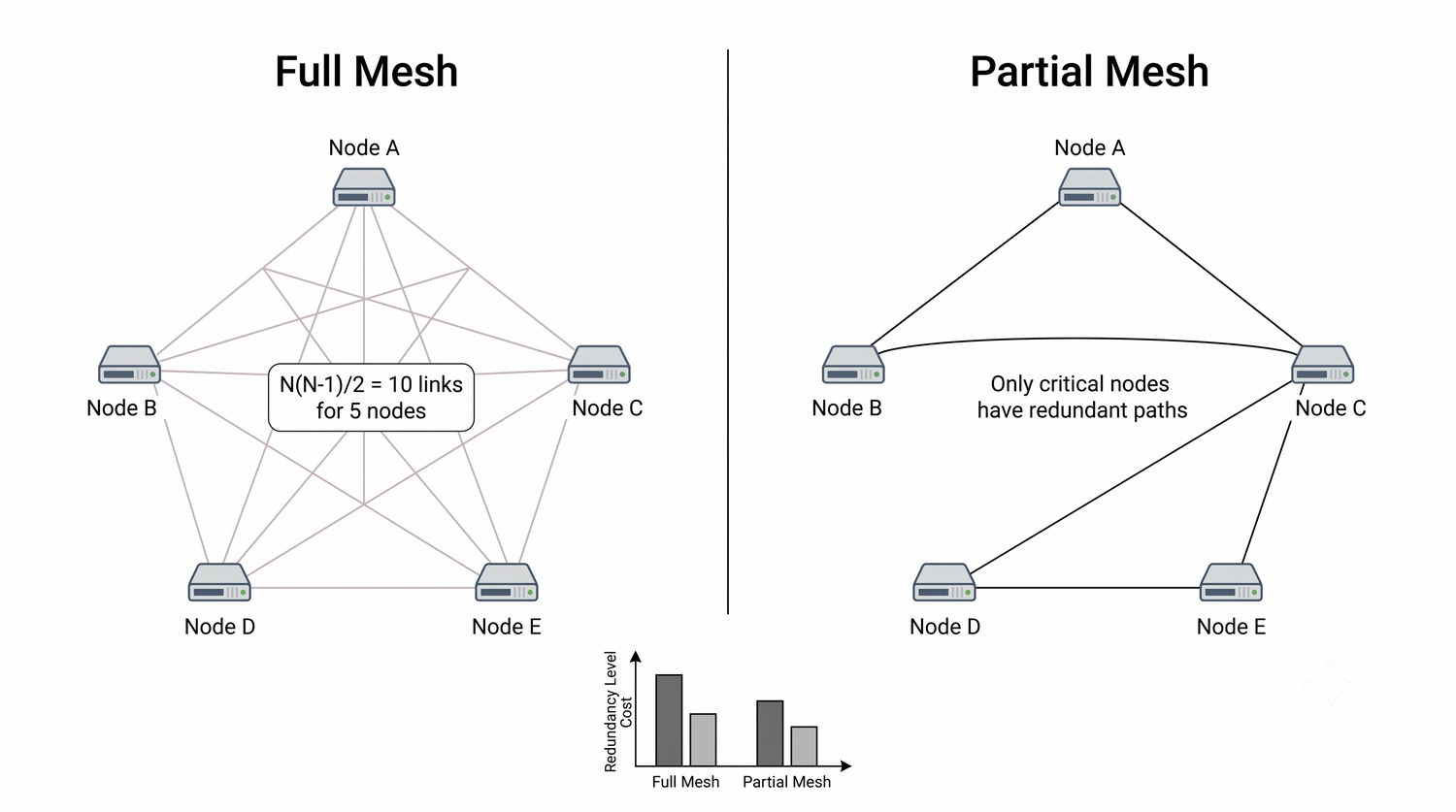

Topologia siatki jest najczęściej stosowana w warstwie rdzenia dużych sieci kampusowych oraz w sieciach szkieletowych operatorów telekomunikacyjnych. Pełna siatka dla 5 węzłów wymaga 10 łączy, dla 10 węzłów już 45, a dla 20 węzłów – 190 łączy. Dlatego w praktyce pełną siatkę stosuje się tylko dla małych grup urządzeń (do 8–12 węzłów), a dla większych – siatkę częściową, w której krytyczne węzły są połączone z kilkoma sąsiednimi.

W architekturze Leaf-Spine, która jest szczególnym przypadkiem częściowej siatki stosowanej w centrach danych, każdy przełącznik Leaf (warstwa dostępu) łączy się ze wszystkimi przełącznikami Spine (warstwa szkieletowa). Liczba połączeń wynosi L x S, gdzie L to liczba przełączników Leaf, a S to liczba przełączników Spine. Dla 40 Leafy i 4 Spine potrzeba 160 łączy, co jest wartością akceptowalną i zapewnia stałe opóźnienie między dowolnymi urządzeniami.

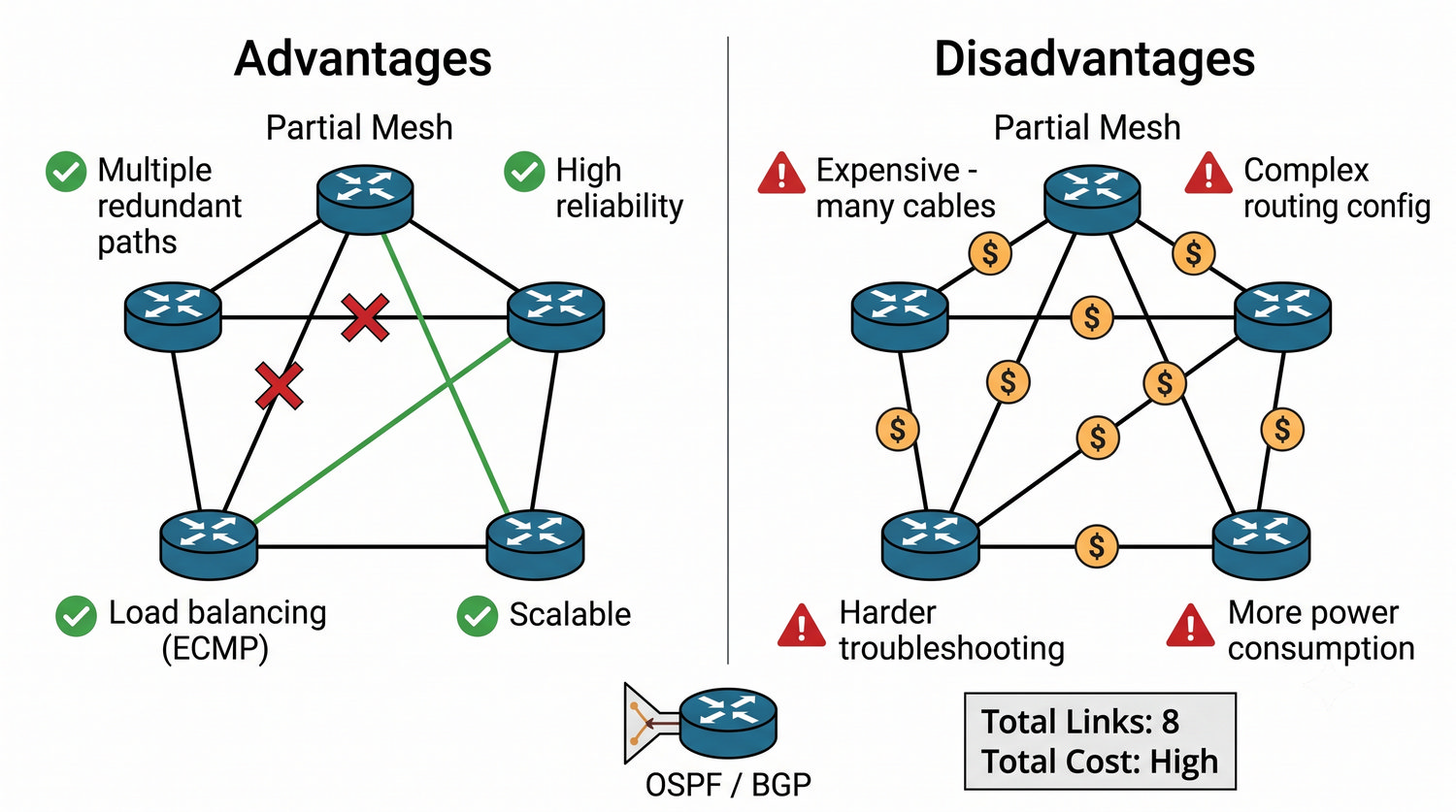

Topologia siatki jest stosowana przede wszystkim w segmentach sieci, gdzie niezawodność ma priorytet nad kosztami. Typowe zastosowania to: połączenia między routerami rdzeniowymi w sieci szkieletowej, połączenia między przełącznikami dystrybucyjnymi a rdzeniem, sieci WAN łączące oddziały firmy, a także sieci pamięci masowych SAN (Storage Area Network) z topologią Fabric.

W sieciach bezprzewodowych (Wireless Mesh) topologia siatki umożliwia rozszerzanie zasięgu sieci Wi-Fi bez konieczności prowadzenia kabli do każdego punktu dostępowego. Punkty dostępowe komunikują się ze sobą bezprzewodowo, tworząc samonaprawialną siatkę połączeń. Wadą tego rozwiązania jest spadek przepustowości wraz ze wzrostem liczby przeskoków (hopów), co ogranicza praktyczną skalowalność do 3–4 przeskoków.

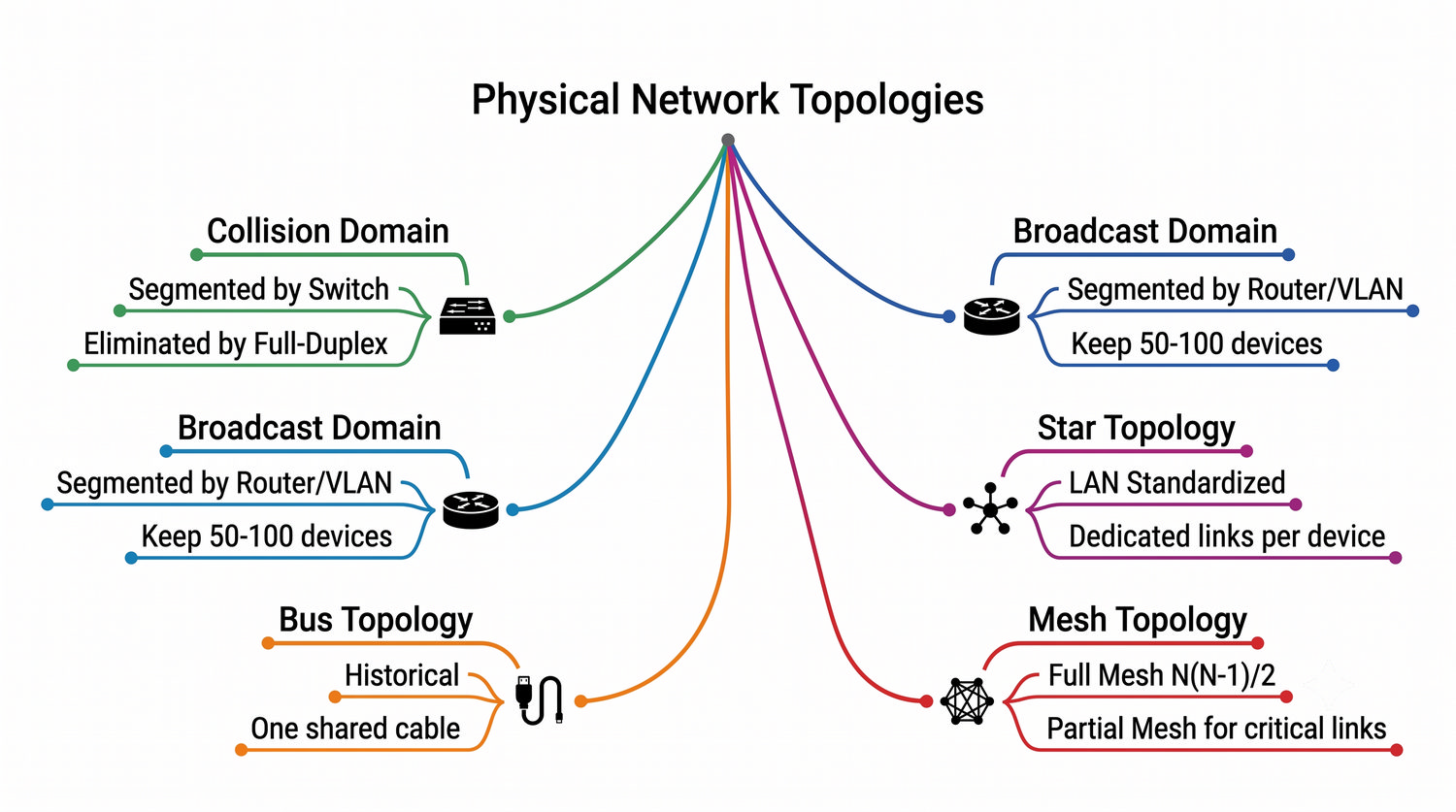

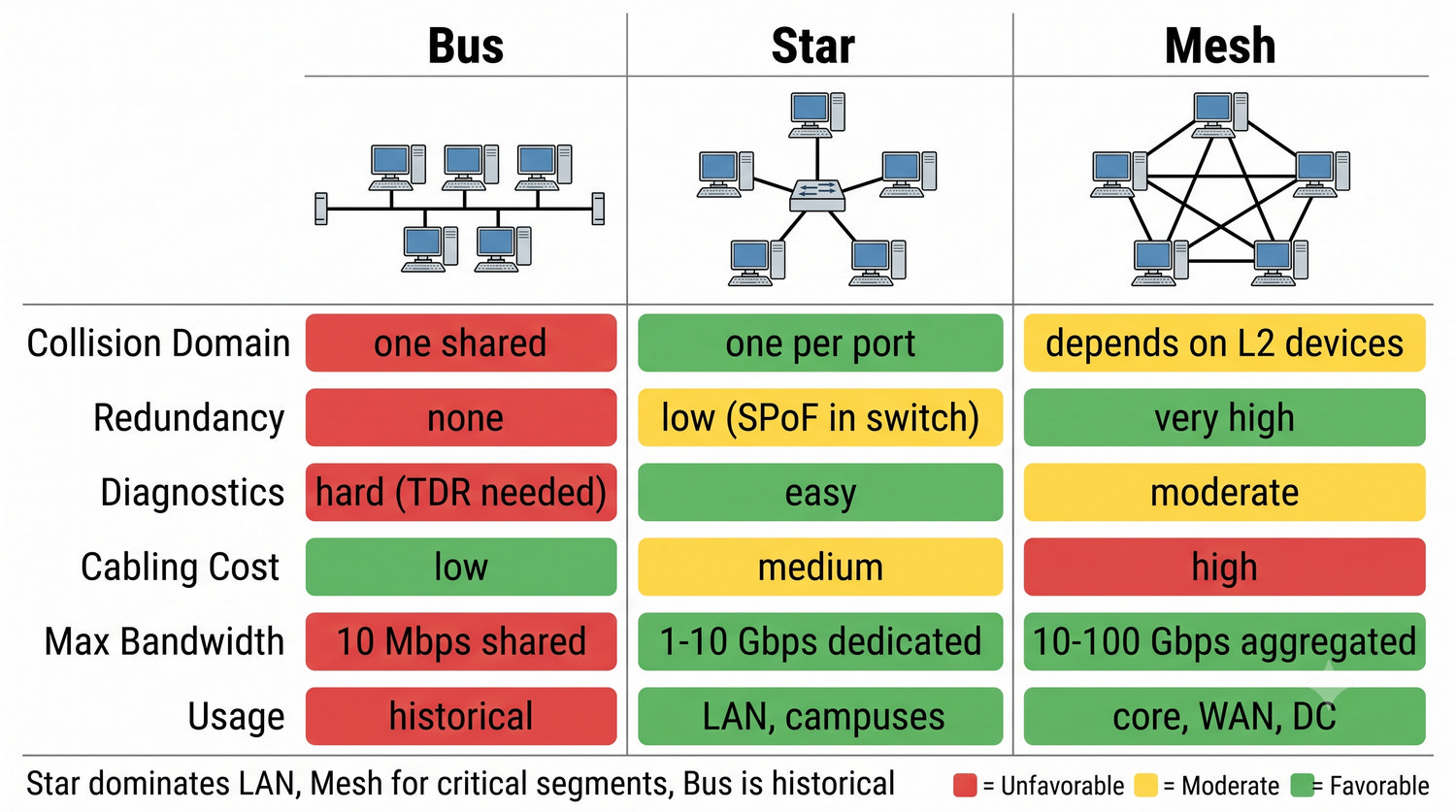

Porównanie topologii fizycznych pokazuje, że nie istnieje jedno uniwersalne rozwiązanie – każda topologia ma swoje mocne i słabe strony, a wybór powinien być podyktowany konkretnymi wymaganiami. W praktyce inżynierskiej najczęściej spotyka się topologie hybrydowe, które łączą zalety różnych rozwiązań w zależności od warstwy sieci i lokalizacji.

Na przykład w sieci kampusowej: wewnątrz budynków stosuje się topologię gwiazdy z przełącznikami dostępowymi, między budynkami – pierścień światłowodowy (odmiana magistrali z redundancją), a w rdzeniu – siatkę częściową. Takie podejście pozwala na optymalne dopasowanie charakterystyki sieci do specyficznych wymagań każdego segmentu infrastruktury, przy jednoczesnym zachowaniu kontroli nad kosztami.

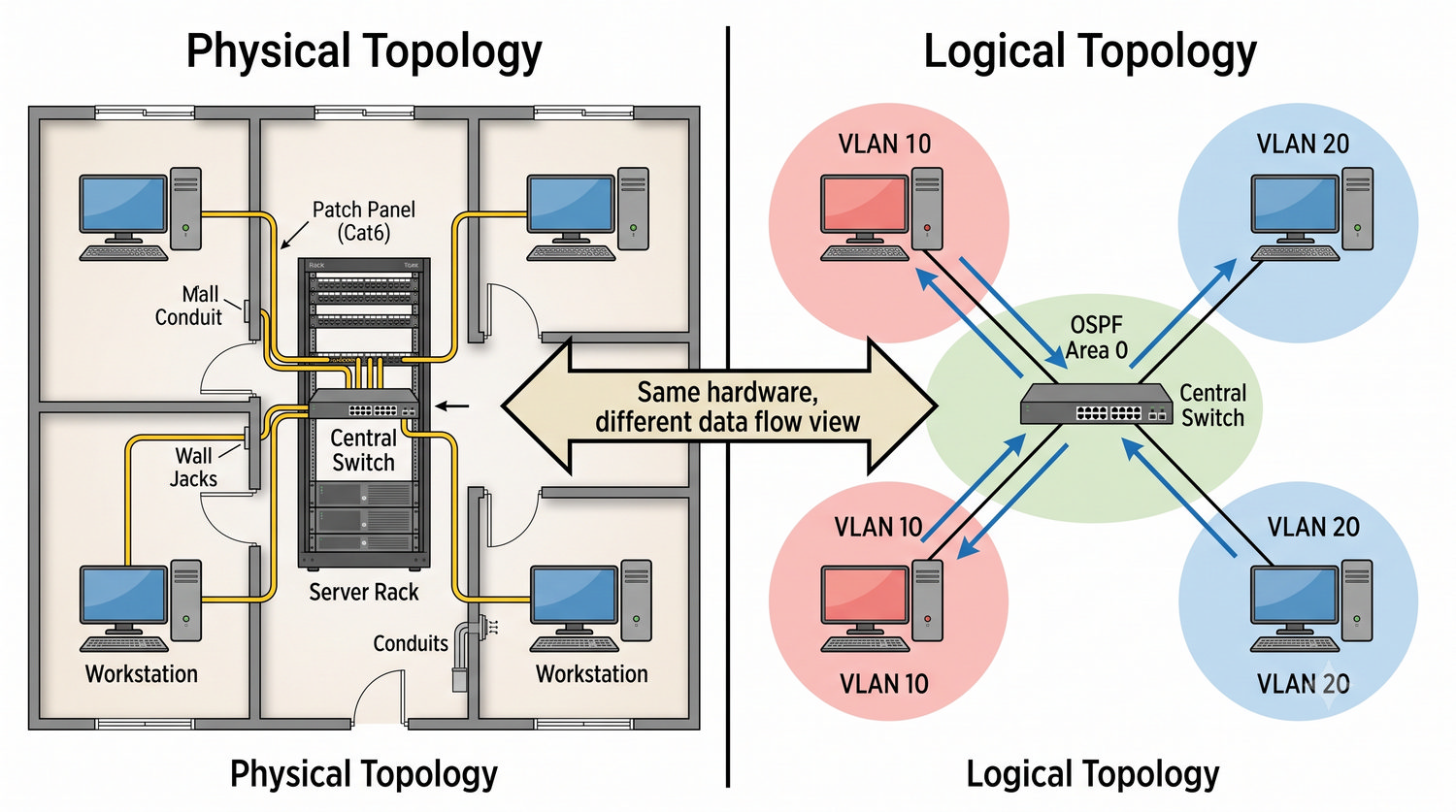

Rozróżnienie między topologią fizyczną a logiczną stanowi jedną z najważniejszych koncepcji w projektowaniu sieci komputerowych. Topologia fizyczna określa możliwości i ograniczenia transmisyjne – maksymalne długości kabli, liczbę dostępnych portów, lokalizację urządzeń. Topologia logiczna natomiast decyduje o tym, jak te fizyczne zasoby są wykorzystywane do przesyłania danych między urządzeniami.

W praktyce zarządzania siecią kampusową zdarza się, że inżynierowie muszą modyfikować topologię logiczną bez ingerencji w okablowanie – na przykład podczas migracji VLANów między przełącznikami czy zmiany routingu w celu optymalizacji ścieżek ruchu. Zrozumienie obu wymiarów topologii jest niezbędne do efektywnego diagnozowania problemów – awaria fizyczna (np. uszkodzony kabel światłowodowy) objawia się często jako problem logiczny (utrata łączności między sieciami VLAN).

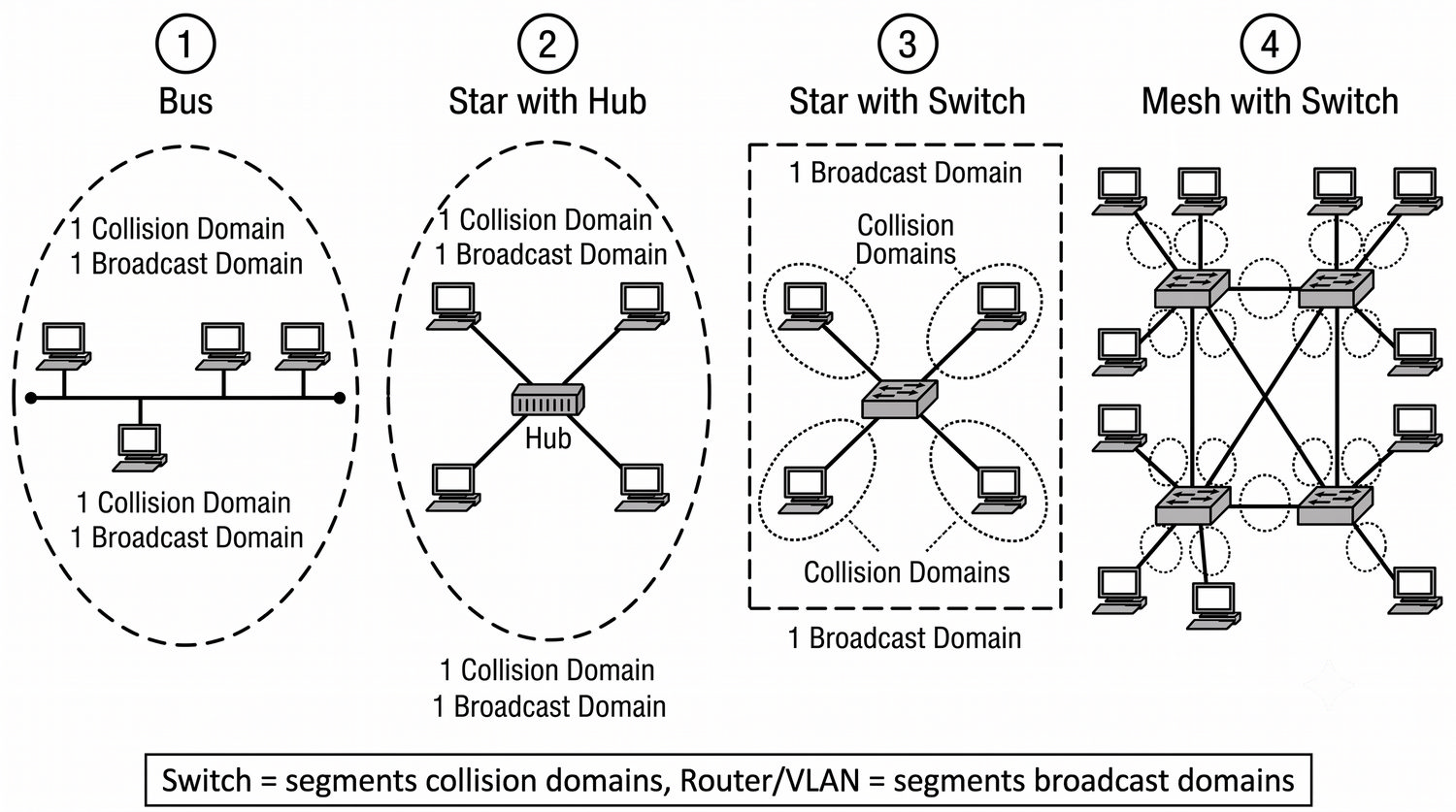

W praktyce inżynierskiej kształtowanie domen kolizyjnych i rozgłoszeniowych jest jednym z kluczowych zadań projektanta sieci. Domena kolizyjna w nowoczesnych sieciach Ethernet z przełącznikami i pełnym dupleksem praktycznie nie stanowi problemu, ponieważ każde urządzenie ma dedykowaną ścieżkę do przełącznika i może transmitować niezależnie od innych.

Domena rozgłoszeniowa natomiast wymaga świadomego projektowania. Im więcej urządzeń w tej samej domenie rozgłoszeniowej, tym więcej ramek broadcast jest generowanych. W typowej sieci kampusowej zaleca się utrzymywanie rozmiaru domeny rozgłoszeniowej w granicach 50–100 urządzeń, co zapewnia dobry kompromis między zarządzalnością a wydajnością. W przypadku aplikacji czasu rzeczywistego, takich jak VoIP, ograniczenie rozmiaru domeny broadcast jest szczególnie istotne, ponieważ nadmiarowy ruch broadcast może powodować zauważalne opóźnienia i utratę pakietów głosowych.

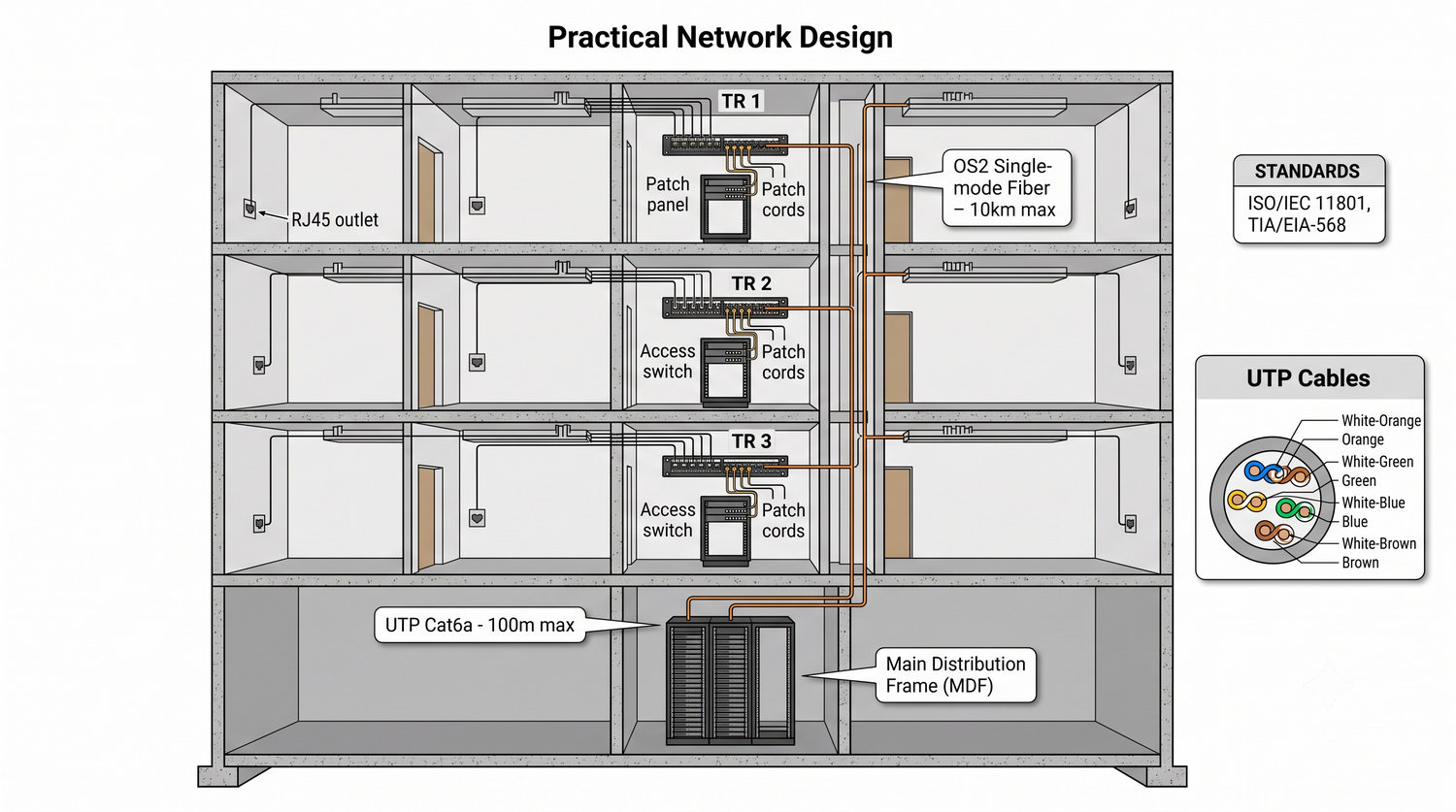

Normy okablowania strukturalnego (PN-EN 50173, ISO/IEC 11801, TIA/EIA-568) definiują standardy dotyczące rodzajów kabli, złączy, maksymalnych długości odcinków oraz sposobów prowadzenia instalacji. Przestrzeganie tych norm jest kluczowe dla zapewnienia niezawodności i przyszłościowej kompatybilności sieci. Na przykład norma TIA/EIA-568-C.2 definiuje kategorię 6a (10 Gb/s na 100 m) jako zalecany standard dla nowych instalacji.

W praktyce projektowej, dla sieci kampusowej średniej wielkości (500–1000 użytkowników), typowe rozwiązanie obejmuje: przełączniki dostępowe 24–48 portów w każdym budynku, połączone światłowodami (10 Gb/s) z przełącznikami dystrybucyjnymi, które z kolei łączą się (40–100 Gb/s) z podwójnym rdzeniem sieci w centralnej lokalizacji. Taka architektura zapewnia odpowiednią przepustowość i redundancję przy akceptowalnych kosztach.

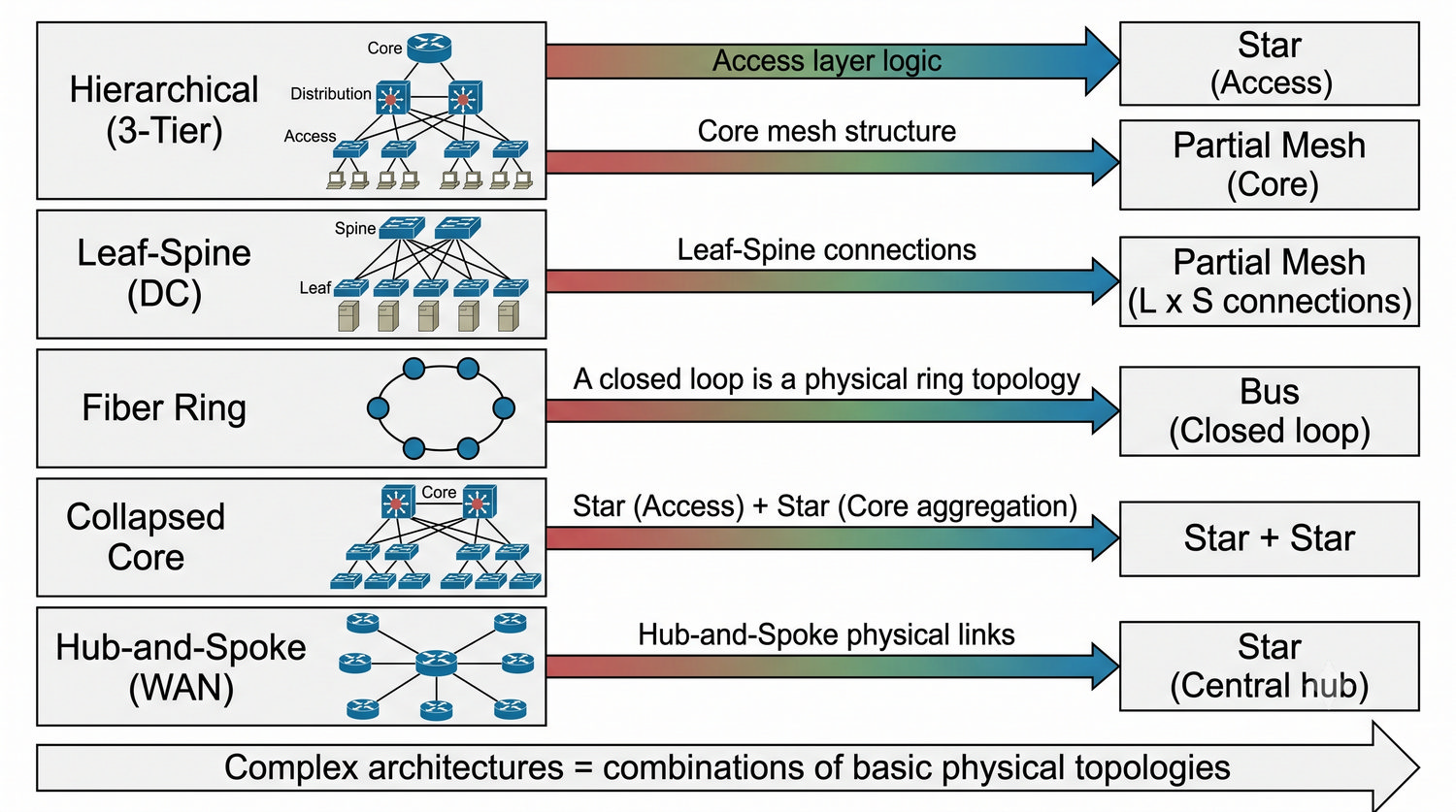

Wykład 1 wprowadził pojęcia takie jak topologia hierarchiczna, Leaf-Spine, pierścień światłowodowy czy model Collapsed Core. Każda z tych złożonych architektur wykorzystuje podstawowe topologie fizyczne jako swoje elementy składowe. Na przykład w modelu hierarchicznym warstwa dostępu jest zorganizowana w topologii gwiazdy (każdy host podłączony do przełącznika dostępowego), warstwa dystrybucji może być zrealizowana jako podwójna gwiazda, a warstwa rdzenia jako siatka częściowa.

Topologia Leaf-Spine, która jest standardem w nowoczesnych centrach danych, jest szczególnym przypadkiem częściowej siatki, w której każdy przełącznik Leaf łączy się ze wszystkimi przełącznikami Spine. Zapewnia to stałe opóźnienie między dowolnymi dwoma serwerami i umożliwia łatwe skalowanie poprzez dodawanie kolejnych przełączników Spine. To pokazuje, jak znajomość podstawowych topologii fizycznych przekłada się na umiejętność projektowania zaawansowanych architektur sieciowych.

Podsumowując cykl wykładów o topologiach sieciowych, należy podkreślić, że wybór odpowiedniej topologii – zarówno fizycznej, jak i logicznej – jest decyzją strategiczną, która determinuje nie tylko bieżące funkcjonowanie sieci, ale także możliwości jej przyszłego rozwoju. Inżynierowie sieciowi muszą brać pod uwagę nie tylko aspekty techniczne (przepustowość, opóźnienia, redundancja), ale także biznesowe (koszty, zgodność z regulacjami, wymagania aplikacji).

Dobrze zaprojektowana topologia sieci to taka, która jest niewidoczna dla użytkownika – działa niezawodnie i nie wymaga częstych interwencji administratora. Zaprezentowane w trakcie tego wykładu topologie fizyczne (magistrala, gwiazda, siatka) wraz z pojęciami domen kolizyjnej i rozgłoszeniowej stanowią podstawowe narzędzia w warsztacie projektanta sieci, niezbędne do zrozumienia bardziej zaawansowanych koncepcji przedstawionych w poprzednich wykładach.

Zachęcam do samodzielnego eksperymentowania z topologiami sieciowymi w symulatorach, takich jak Cisco Packet Tracer czy GNS3. Praktyczne ćwiczenia polegające na budowie sieci w topologii magistrali (z hubami), a następnie migracji do topologii gwiazdy (ze switchami) pozwalają w pełni zrozumieć różnice w działaniu domen kolizyjnych i wpływ przełączników na wydajność sieci.

Warto również przeanalizować zachowanie domen rozgłoszeniowych poprzez dodawanie kolejnych VLANów i obserwację ruchu broadcast za pomocą narzędzi takich jak Wireshark. Takie ćwiczenia laboratoryjne są nieocenione w kształtowaniu praktycznych umiejętności projektowania i diagnostyki sieci, które są niezbędne w codziennej pracy inżyniera sieciowego.
